Cur síos ar Tháirgeadh
Is modúl tomhais é braiteoir srutha sceite DC a thiontaíonn an sruth díreach tomhaiste isteach sa chomhartha srutha dhírigh comhréireach nó voltas de réir teoiric fluxgate agus tá an taobh ionchuir inslithe go mór ón taobh aschuir. I measc na n-aschur tipiciúla tá comharthaí 4-20mA, DC0-5V agus DC0-10V. Is féidir le feistí éagsúla cosúil le cártaí PLC, RTU agus DAS na comharthaí caighdeánacha seo a fháil agus a úsáid le haghaidh feidhmeanna monatóireachta reatha éagsúla. Timpeallaíonn claochladáin srutha sceite an asraon + agus – an chiorcaid DC.
Aimsíonn sé comharthaí aschuir braiteoirí i mbrainsí ciorcad. Má tá an insliú i gcraobhacha ciorcaid gnáth, caithfidh an rith reatha an braiteoir a bheith comhionann sa treo eile. Is é an comhartha aschuir náid. Má tá brainse ciorcad bunaithe, téann an sruth difreálach thar an gclaochladán reatha sceite agus níl aschur an braiteora náid. Mar sin, is féidir an brainse bunaithe sa chóras DC a aithint trí chomharthaí aschuir ó bhrainsí ciorcad a bhrath. Ráthaíonn an teoiric sainaithint chruinn líne agus cuireann sé cosc ar thionchar toilleas dáilte.
Dealramh

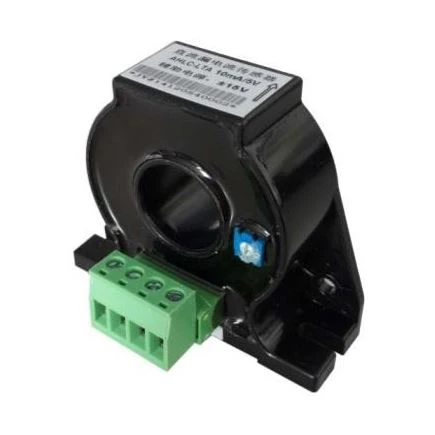

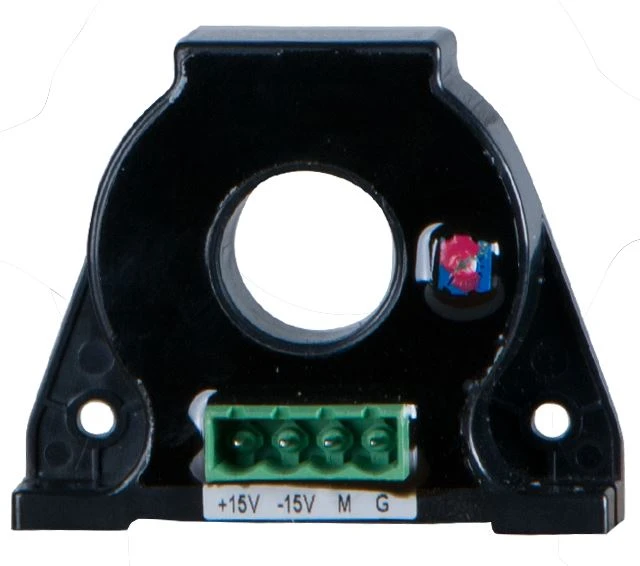

AHLC-LTA
AHLC-EA

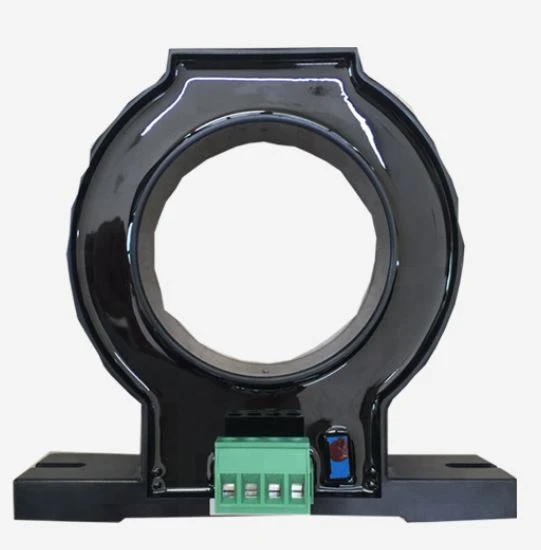

AHLC-EB
Paraiméadair
Sonraíocht | Reatha rátáilte | Soláthar leictreachas | Aschur rátáilte | Cró tomhais (mm) | Céim chruinneas |
AHLC-LTA | DC 10mA～2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA～2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA～2A | ±15V | 5V | φ 60 | 1 |

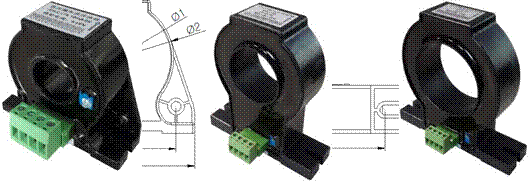

Toise (aonad: mm)
| ||
| Fíor.1 | Fíor.2 | Fíor.3 |
Sonraíocht méide | Méid imlíne (mm) | Tríd | Gléasta | Fíor | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Fíor.1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Fíor.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Fíor.3 |
Sreangú
Athfhriotail
