Cur síos ar Tháirgeadh
Úsáidtear braiteoirí reatha halla go príomha chun comharthaí AC, DC, cuisle agus casta eile a leithlisiú agus a thiontú. Tar éis rialú comhartha ar chomharthaí reatha a thiontú de réir Teoiric Éifeacht Halla, is féidir iad a fháil go díreach le AD, DSP, PLC, ionstraimí tánaisteacha agus feistí eile.
Tá braiteoirí reatha Hall infheidhme go forleathan maidir le sealbhú agus aiseolas sa mhonatóireacht reatha, cur i bhfeidhm ceallraí, inverter, bainistíocht cumhachta gréine, comh-aireachta srutha dhírigh, tiomáint mótair DC, leictreaphlátála, táthú, tiontaire minicíochta, córais rialaithe servo UPS. Tá freagairt thapa acu, raon leathan tomhais, cruinneas ard, cumas ró-ualaithe láidir, dea-líneacht agus feidhmíocht trasnaíochta frith - den scoth.

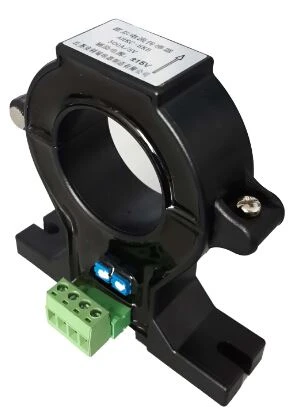

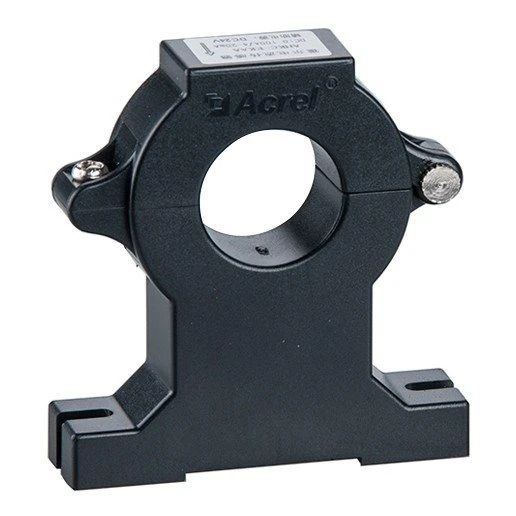

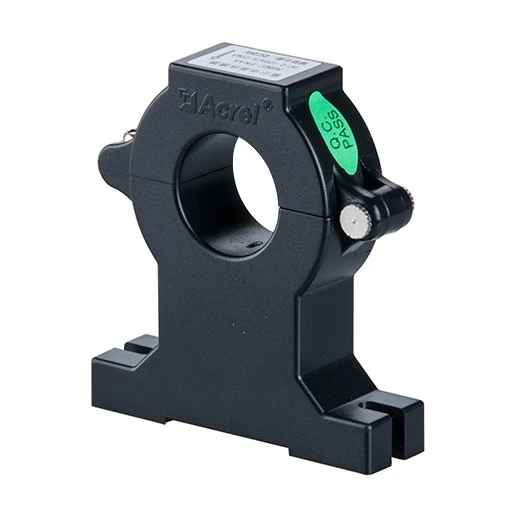

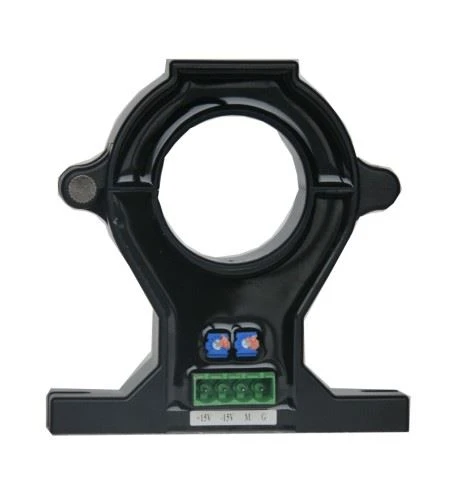

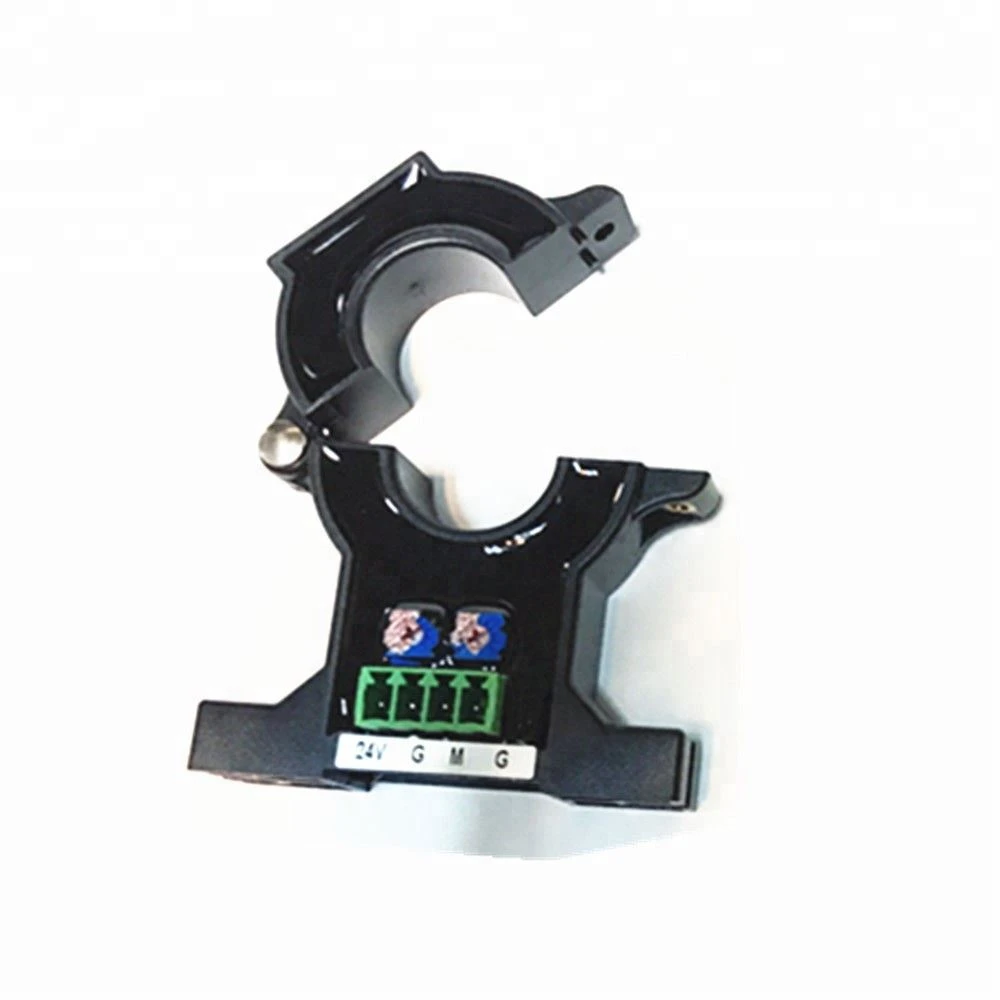

Dealramh
Paraiméadair
Paraiméadair theicniúla | Sonraí | |||
Scoilte/dúnta lúb oscailte - | Halla (fíor RMS) | |||
Aschur | Luach ainmniúil | Voltage: ±5V/±4V | Reatha: 4 - 20mA | |
Voltas fritháirithe nialais (reatha) | Voltage: ±20mV | Current:±0.05mA | ||
Sruthán voltas (reatha) fhritháireamh | Voltage: {{0}}±1.0mV/ degree | Current:±0.04mA/ degree | ||
Líneacht | ≤0.2|%FS | |||
Voltas cumhachta | DC±15V | DC 24V | ||
bandaleithead | 0 - 20kHz | |||
Am freagartha | ≤5linn | ≤1ms | ||
Neart tréleictreach | 2500VAC ceadaithe idir ionchur/aschur agus soláthar cumhachta ag an minicíocht cumhachta | |||
Rang cruinnis | 1.0 | |||
Coinníollacha comhthimpeallacha | Teocht | Teocht oibriúcháin: - 25 céim - + 70 céim; teocht stórála: - 40 céim - + 85 céim | ||
Taiseachas | ≤95|%RH, gan drúcht, gan gás ionsaitheach | |||
Airde | ≤3500m | |||

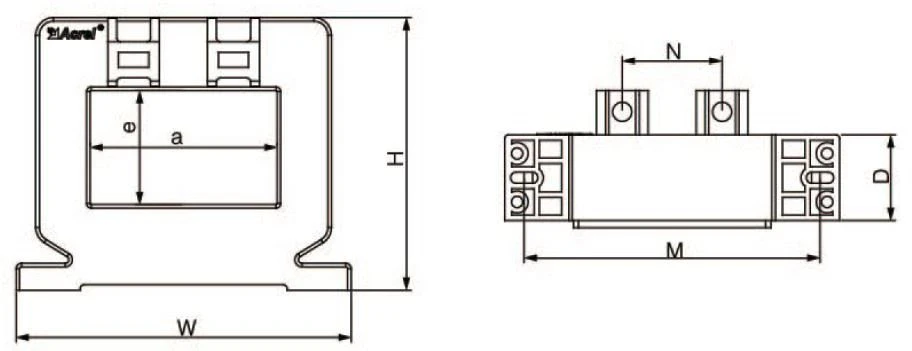

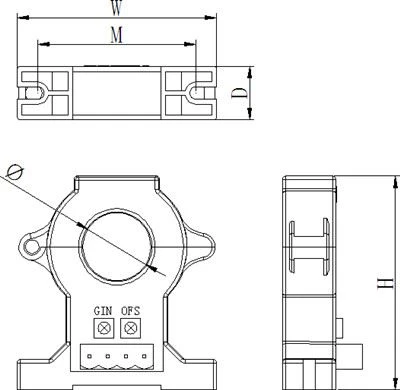

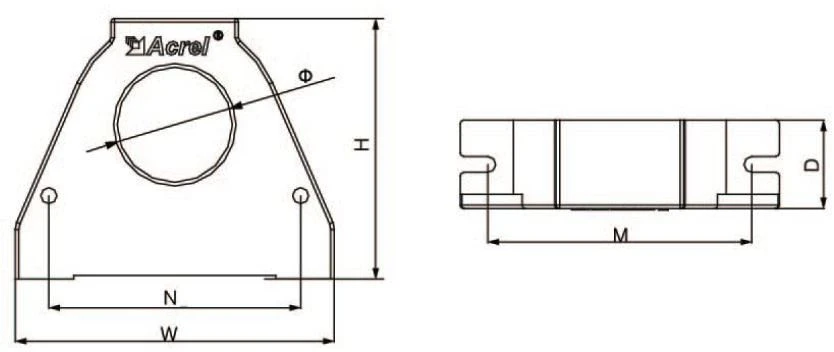

Toise
 |  |
| Fíor.1 | Fíor.2 |
Sonraíocht Méid | Méid imlíne | Trí mhéid | Méid gléasta | Fíor | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC - EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fíor.1 |
AHKC - EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fíor.1 |
AHKC - EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fíor.1 |
AHKC - EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Fíor.1 |
AHKC - EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Fíor.1 |
AHKC - | 100 | 102 | 24 | / | / | 40 | 80 | / | Fíor.1 |
AHKC -K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fíor.2 |
AHKC - KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fíor.2 |
AHKC - KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fíor.2 |
AHKC -H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Fíor.2 |
AHKC - KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Fíor.2 |
AHKC - HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Fíor.2 |
Cóimheas Reatha
 | Sonraíocht | Reatha rátáilte | Soláthar leictreachas | Aschur rátáilte | Cró tomhais (mm) | Céim chruinneas |
AHKC - EKA | 0～(20 - 500)A | ±15V | 5V | φ 20 | 1 | |

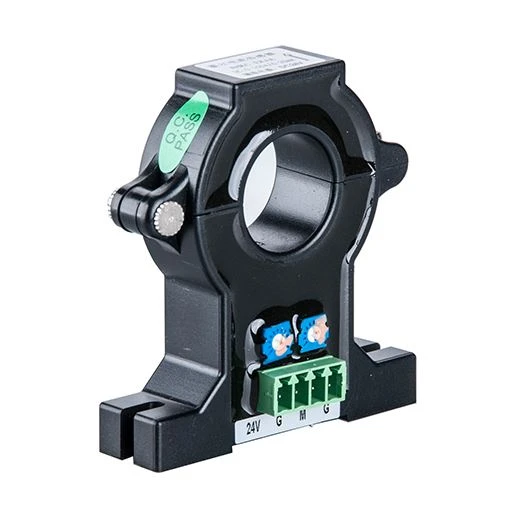

AHKC - EKAA | DC 0～(50 - 500)A | 12V/24V | 4～20mA | φ 20 | 1 | |
AHKC - EKDA | AC 0～(50 - 500)A | 12V/24V | 4～20mA | φ 20 | 1 | |
AHKC - EKB | 0～(200 - 1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC - EKBA | DC 0～(200 - 1000)A | 12V/24V | 4～20mA | φ 40 | 1 |
 | AHKC - EKBDA | AC 0～(200～ 1000)A | 12V/24V | 4～20mA | φ 40 | 1 |
AHKC -K | 0～(400 - 2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC - KAA | DC 0～(400 - 2000)A | 12V/24V | 4～20mA | 64×16 | 1 | |
AHKC - KDA | AC 0～(400 - 2000)A | 12V/24V | 4～20mA | 64×16 | 1 | |
AHKC -H | 0～(500 - 3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC - KA | 0～(500 - 5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC - HB | 0～(2000 - 20000)A | ±15V | 5V | 132×52 | 1 |
Nóta: Léiríonn sruth rátáilte gan lipéad gur féidir sruth ionchuir AC agus DC a thomhas, sonraigh agus tú ag ordú.
Halla Dúnta Braiteoir Reatha
Fíor.1
Fíor.2
Sonraíocht Méid | Méid imlíne (mm) | Trí mhéid(mm) | Gléasta | Fíor | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC -E | 53 | 72 | 16 | / | / | 21 | 47 | / | Fíor.1 |
AHKC - LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Fíor.1 |
AHKC - BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Fíor.2 |
AHKC - BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Fíor.2 |
AHKC - F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Fíor.2 |
AHKC - FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Fíor.2 |
AHKC - HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Fíor.2 |
Cóimheas Reatha
| Sonraíocht | Reatha rátáilte | Soláthar leictreachas | Aschur rátáilte | Cró tomhais (mm) | Cruinneas |
AHKC -E | 0～(20 - 500)A | ±15V | 5V | φ 20 | 1 | |
AHKC - LT | 0～(100 - 800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC - BS | 0～(20 - 500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC - BSA | DC 0～(50 - 500)A | 12V/15V/24 V | 4～20mA | 20.5*10.5 | 1 | |
AHKC - F | 0～(200 - 1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC - FA | 0～(200 - 1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC - HAT | 0～(400 - 2000)A | ±15V | 5V | 52*32 | 1 |
Nóta: Léiríonn sruth rátáilte gan lipéad gur féidir sruth ionchuir AC agus DC a thomhas, sonraigh agus tú ag ordú.
