Forbhreathnú

Úsáideann braiteoir srutha Chliste sraith BA prionsabal an ionduchtaithe leictreamaighnéadacha chun an sruth AC sa ghreille cumhachta a thomhas i bhfíor-am agus úsáideann sé teicneolaíocht cúitimh reatha agus líneach seasta chun é a leithlisiú agus a thiontú ina aschur comhartha DC caighdeánach, nó tríd an gcomhéadan RS485. (Prótacal Modbus-RTU) chun na sonraí tomhais a tharchur. Is féidir soláthar cumhachta voltas sábháilteachta DC24V nó 12V a úsáid go forleathan i réimse an uathoibrithe tionscail. Is claochladán sruth iarmharach AC é BA50L(Ⅱ)-AI, a bhraitheann go príomha sruth sceite an chórais leictreach, is féidir leis stádas ciorcaid agus trealaimh leictreach a thuiscint ag am ar bith, agus cosc a chur ar dhóiteáin agus ar thimpistí eile de bharr sceitheadh.

Paraiméadar

Paraiméadar teicniúil			Innéacs
Rang cruinnis			Aicme 0.5
Ionchur	Luach ainmniúil	BA20(Ⅱ)-AI	AC reatha 0.5A, 50A, 200A, etc. AC 0～(0.5～200)A
		BA50(Ⅱ)-AI	AC reatha 60A, 300A, 600A, etc. AC 0～(60～600)A
		BA50L(Ⅱ)-AI	AC reatha 0.1A, 1A, etc. AC 0～(0.1～1)A
	Ró-ualach	Leanúnach 1.2 uair, sruth meandarach 10 n-uaire/1S
	Cumhacht ionsúite	≤1VA
	Freagra minicíochta	25Hz ～ 800Hz, go háirithe oiriúnach le haghaidh minicíocht tionsclaíoch
Aschur	Luach ainmniúil	DC4 ～20mA, nó 0～20mA, 0～5V, 0～10V① etc.
	Friotaíocht Luchtaigh	Nuair a bheidh soláthar cumhachta DC12V, aschur reatha Aicme 0.5is ≤250Ω Nuair a bhíonn soláthar cumhachta DC24V, is é an t-aschur reatha ≤500Ω, Nuair a bhíonn aschur voltas ≥1KΩ
	Cumarsáid	Comhéadan RS485/Modbus-RTU②
Am freagartha		≤400ms
Soláthar leictreachas	Voltas	12V nó 24V
	Ídiú cumhachta	≤1W
Friotaíocht inslithe		＞100MΩ
Neart comhbhrúiteach		Idir ionchur/aschur agus soláthar cumhachta 2.0KV/1min,50Hz
Comhéifeacht teochta		-10 ℃ ～+55 ℃, ≤400ppm / ℃
Timpeallacht	Teocht	Obair: -10 ℃ ～ 55 ℃ Stóráil: -25 ℃ ～+ 70 ℃
	Taiseachas	≤93% RH, gan aon chomhdhlúthú, gan aon áit gháis chreimneach
	Airde	≤2000m

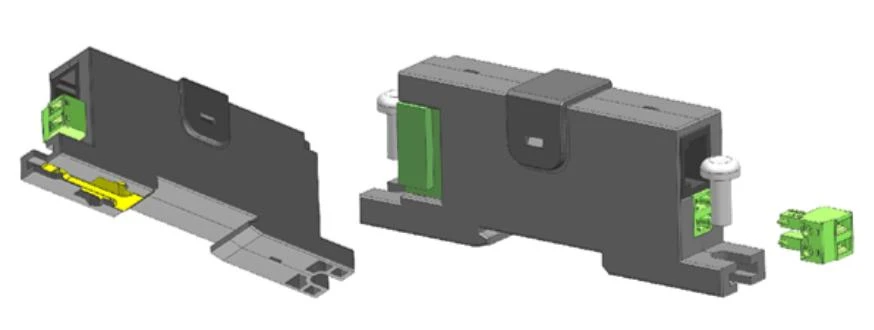

Modh suiteála		Iarnród TS35, nó bain úsáid as scriúnna chun an comh-aireachta a shocrú

Nóta: Níl aschur ①0～10V oiriúnach ach do sholáthar cumhachta DC24V;

② Tá an fheidhm cumarsáide roghnach.

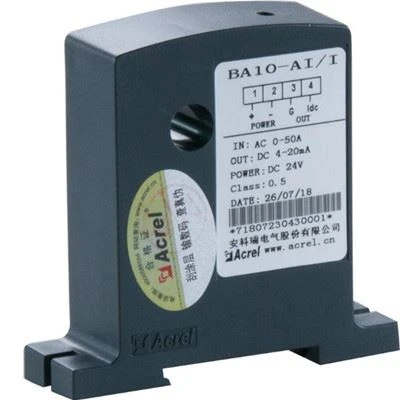

BA10-AI/I

● Iarratas: Uathoibriú tionsclaíoch

● Ionchur: tomhas sruth AC suas go dtí 50A

● Ró-ualach: 1.2 uair den luach rátáilte

● Aschur: DC 4-20mA

BA20-AI/V

● Iarratas: Uathoibriú tionsclaíoch

● Ionchur: tomhas sruth AC suas go dtí 200A

● Ró-ualach: 1.2 uair den luach rátáilte

● Aschur: DC 0-5V

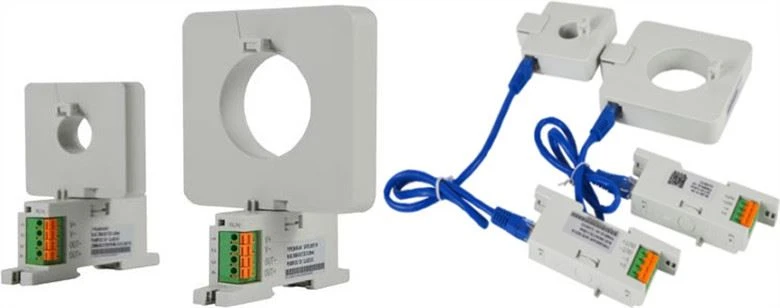

Dealramh

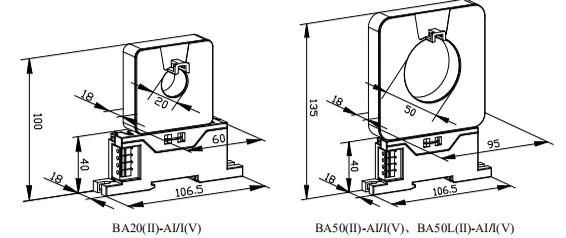

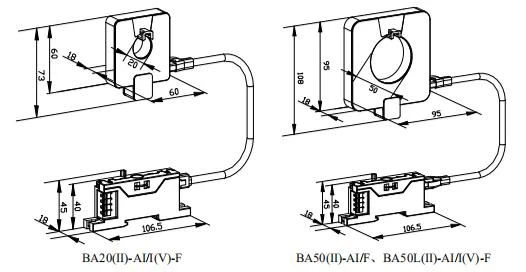

Toise

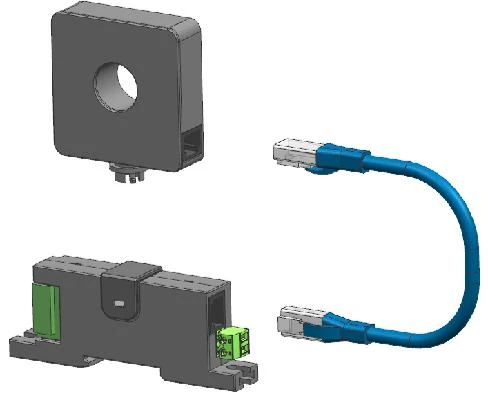

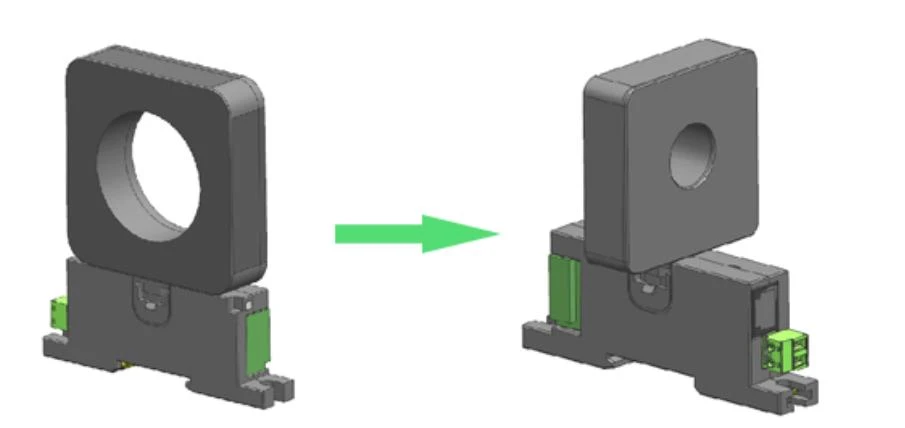

Suiteáil Comhtháite

Suiteáil chomhtháite, is féidir struchtúr rothlach a úsáid sa chuid bréifnithe.

Tá Φ20, Φ50 de mhéideanna poll le haghaidh do rogha.

D'fhéadfaí an príomhchorp a nascadh leis an scáileán taispeána chun paraiméadair reatha agus socraithe a thaispeáint nuair a bhíonn suiteáil chomhtháite (bain úsáid as an scáileán taispeána atá ann cheana féin chomh fada agus is féidir)
