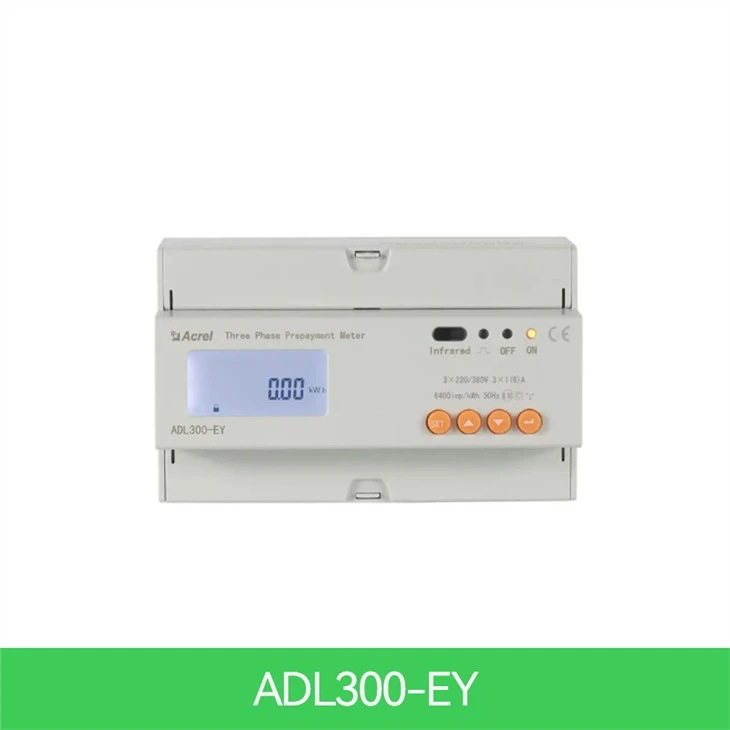

Méadar Fuinnimh Réamhíoctha Trí Chéim

● Tomhas: kWh 3-chéim (Aicme 0.5s), kVarh, Cumhacht Gníomhach, Cumhacht Imoibríoch, Reatha, Voltas agus araile
● Voltas Rátáilte: 3x380~456V AC&45~65Hz (Ionchur Comhartha Voltais mar Sholáthar Méadar Cumhachta freisin)
● Reatha Rátáilte: 3x10(80)A AC (Ceangal Díreach); 3x1(6)A AC (Ceangailte trí CTanna)
● Cumarsáid: RS485 (MODBUS-RTU); Infridhearg
● Rialú Auto: Leaschraolacháin Sealbhaíochta Tógtha le haghaidh Rialú Lasc Ar Aghaidh
● Ilráta&Iltharaife: 4 Ráta Taraife (Praghas Aonaid Spíc, Buaic, Gleann agus Comhréidh kWh)
● Múnla: ADL300-EY

Cur síos

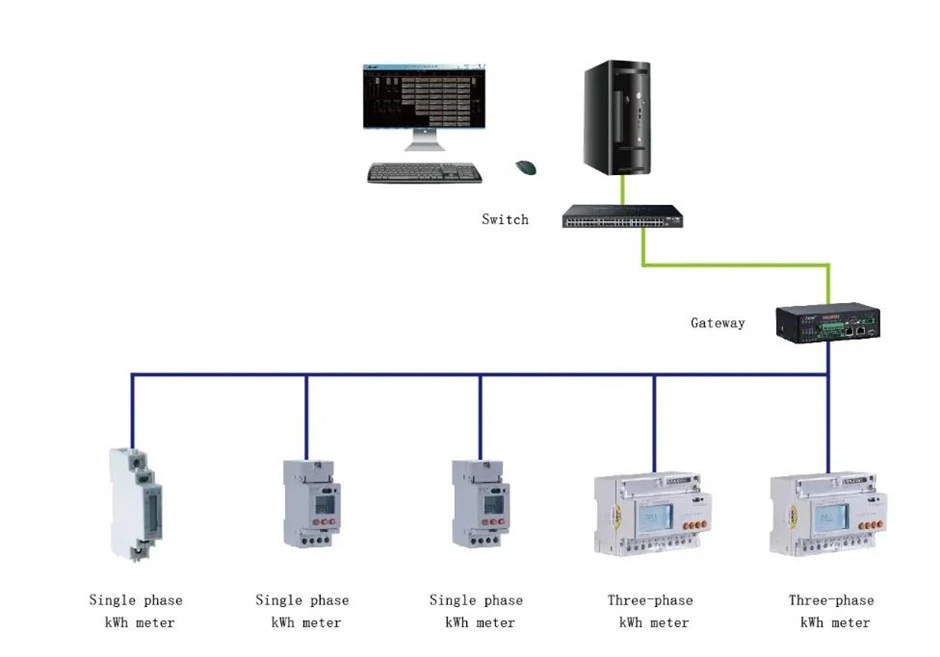

Faoi láthair tá trí mhéadar réamhíoctha fuinnimh ag Acrel, méadar réamhíoctha aonchéime ADL100-EY le intro-rialú, ADL300-EY trí chéim méadar réamhíoctha le intro-rialú, agus ADF400L méadar réamhíoctha fuinnimh, úsáidtear iad go forleathan chun an singil agus trí cinn a ríomh. -chéim fuinneamh gníomhach faoi seach ar an minicíocht 50 Hz. Tá feidhmeanna ag an méadar réamhíoctha, rialú ualaigh agus cumarsáid RS485, etc. Tá sos sealúchais beag ag méadair taobh istigh chun an sruth a chur ar siúl nó as a bhaint amach. Leis an ardán Acrel IoT EMS is féidir a bhaint amach cianrialú an chumhacht. Comhlíonann na méadair seo na ceanglais theicniúla ghaolmhara maidir le méadar cumhachta leictreonacha sna caighdeáin IEC62053-21, IEC62053-22.

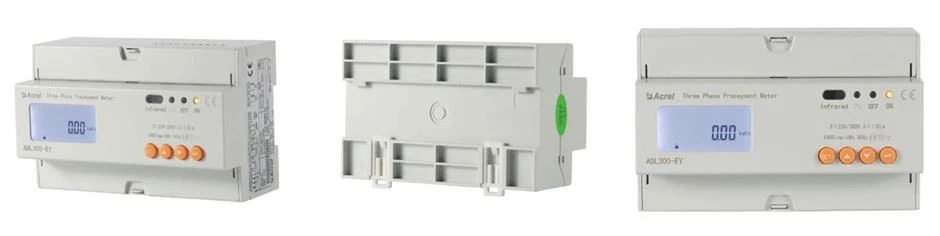

Dealramh

Parameters

Paraiméadar teicniúil		ADL300-EY
Voltas	Voltas tagartha	3×220/380V
	Tagairt minicíocht	50 Hz
	Caitheamh	& lt;4VA(Gach céim)
Reatha	Ionchur reatha	1(6)A,10(80)A
	Ag tosú reatha	Ceangail go díreach: 0.004 Ib, ceangal trí CT: 0.002In
	Caitheamh	& lt; 4VA (sruth uasta)
Tomhas feidhmíocht	Cruinneas na ag tomhas	Aicme 0.5s
Cruinneas clog		Earráid ≤0.5s/d
Pulse gníomhach	Leithead Pulse	80ms±20ms
Pulse gníomhach	Pulse tairiseach	6400imp/kWh, 400 imp/kWh
Cumarsáid ar	Comhéadan	RS485(A+,B-)
	Modh ceangail	Seoltóirí péire twisted sciath
	Prótacal	MODBUS-RTU

Feidhm

Ainm na feidhme	Cur síos ar an bhfeidhm		Feidhm sholáthar
	ADL300-EY	ADL100-EY
Tomhas kWh	Iomlán kWh gníomhach (dearfach agus diúltach san iomlán)		■
Leictreach a thomhas paraiméadair	U、I、P、Q、S、PF、F		■
Modh réamhíoctha	Trí chumarsáid RS485 athluchtú réamhíoctha, criptiú sonraí		■
Smacht	Tógtha i sealaíochta fo-shealbhaíochta ard-acmhainn a bhaint amach rialú luchtaithe as feidhm		■
Taispeáint LCD	8 giotán alt taispeáint LCD		■
Cumarsáid	Comhéadan cumarsáide: RS485, Cumarsáid prótacal: MODBUS-RTU		■
Iltharaif	4 ráta taraife, eatramh 14-am in aghaidh an lae		□F

（■: ciallaíonn sé caighdeán; □: ciallaíonn sé roghnach）

Nóta:Ní féidir feidhm mód réamhíoctha a bhaint amach ach amháin leis an gcóras réamhíoctha atá deartha ag Acrel Co, Ltd.

Toisí

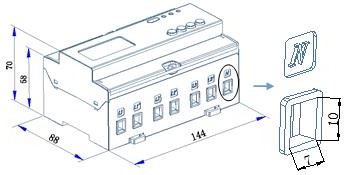

Nasc díreach

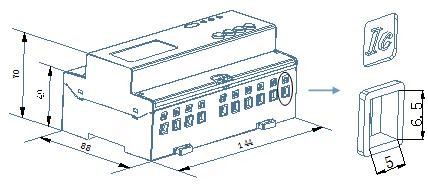

Ceangail trí CT

Nóta: Níor cheart go mbeadh an chasmhóimint naisc dhírigh níos mó ná 4.0N·m, agus níor cheart go mbeadh an chasmhóimint nascála trí CT níos mó ná 2.0N·m.
