Abstract
Le blianta beaga anuas, le forbairt tapa na n-ionad sonraí, tá fadhb tomhaltas fuinnimh na n-ionad sonraí tar éis éirí níos suntasaí agus níos mó. Tá bainistíocht fuinnimh agus dearadh soláthair cumhachta agus dáileadh na n-ionad sonraí tar éis éirí ina shaincheisteanna te. Réasúnta agus iontaofa réitigh córas dáilte cumhachta lárionad sonraí, ar bhealach réasúnta chun feabhas a chur ar éifeachtacht cumhachta an ionaid sonraí agus laghdú ar an tomhaltas fuinnimh an trealaimh. In éineacht leis na sonraíochtaí teicniúla ábhartha, déantar anailís ar na buntáistí agus na míbhuntáistí a bhaineann le scéimeanna dáileadh cumhachta sean agus nua lárionad sonraí, agus soláthraítear tagairt do dhearadh an tseomra ríomhaireachta modúlach nua.
Eochairfhocail: ionad sonraí; dáileadh cumhachta teirminéil; comh-aireachta ceann colún
1. Bcúlra
Le forbairt na heolaíochta agus na teicneolaíochta, leanann líon, scála, agus dlús cumhachta na n-ionad sonraí ag méadú, agus leanann an leibhéal tógála ag feabhsú. Is é an córas dáileacháin cumhachta an chuid is tábhachtaí den ionad sonraí. D'fhéadfadh briseadh cumhachta nó soláthar cumhachta ar chaighdeán íseal a bheith ina chúis le ham neamhfhónaimh an fhreastalaí. ina chúis le caillteanais. Conas an dearadh a bharrfheabhsú chun sábháilteacht agus iontaofacht an tsoláthair chumhachta lárionad sonraí a fheabhsú chun oibriú cobhsaí agus gan bhriseadh an chórais faisnéise leictreonaí a chinntiú tar éis éirí ina cheist thábhachtach do dhearthóirí lárionad sonraí. I gcomparáid leis an scéim soláthair agus dáileadh cumhachta traidisiúnta, is fadhb í an bhfuil scéim soláthair cumhachta sábháilte, eacnamaíoch agus níos cobhsaí ann a bhfuil cúram dearthóirí faoi.
2. Scéim dáileacháin cumhachta ag deireadh an tseomra sonraí
Forbhreathnú ar an Tionscadal
Is é 1906.24 méadar cearnach limistéar tógála iomlán an ionaid sonraí, agus is é 210.6 méadar cearnach limistéar tógála iomlán an ionaid sonraí, lena n-áirítear an seomra sonraí 1F agus an seomra cumarsáide 1F. Áirítear leis an limistéar feidhme an príomhsheomra innill (seomra ríomhaireachta, seomra cumarsáide), limistéar bainistíochta (oifig, seomra trealaimh Idirlín, etc.) agus seomraí cúnta.

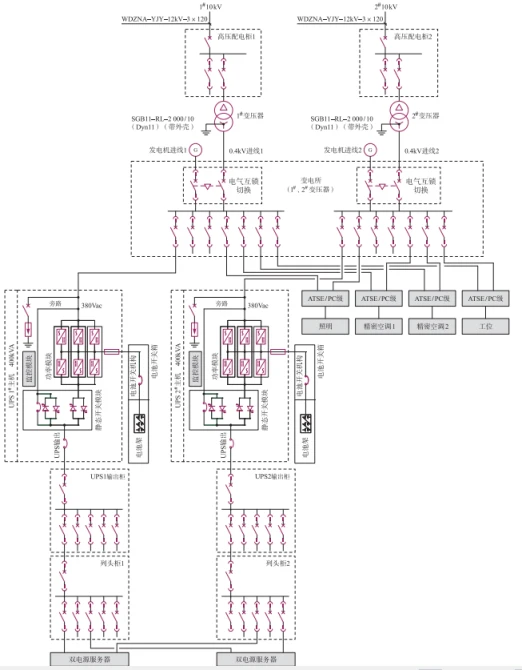

Scéim dáileadh cumhachta traidisiúnta a haon
Tarraingítear an soláthar cumhachta ardvoltais 10kV ó dhá phríomhlíonra fostáisiúin dhifriúla, agus níl an ardvoltas agus an voltas íseal nasctha. Tarraingítear an tríú soláthar cumhachta ó ghineadóir díosail an ionaid chumhachta. Aistrítear an príomhsholáthar cumhachta cúltaca agus an soláthar cumhachta gineadóra ag asraon an claochladáin chun tomhaltas cumhachta an ionaid sonraí a chinntiú. Úsáideann an trealamh leictreachas go hiontaofa. Ós rud é go bhfuil cumas gineadóir aonair i bhfad níos lú ná 250 0kW, agus nach bhfuil líon na gineadóirí níos mó ná 10, roghnaítear sraith gineadóir íseal-voltais 0.4kV. Beidh pointe neodrach an tacair gineadóra 0.4kV bunaithe go díreach, agus déanfar na seoltóirí atá nasctha idir réaltaí an ghineadóra a insliú. Bunaítear 2 shraith de chórais UPS 400kVA san iomlán sa lárionad sonraí chun córas 2N locht-fhulangach a chruthú. Is féidir leis na caibinéid dé-chuaird agus dé-aschuir cumhacht a sholáthar do threalamh faisnéise leictreonacha agus soicéid stáisiúin oibre san ionad sonraí. Is féidir le ceallraí an chórais UPS soláthar cumhachta leanúnach a sholáthar ar feadh 15 nóiméad do gach ualach Grád ①. Meastar gurb é 3kW ualach freastalaí aonair an ionaid sonraí, agus ní mó ná 4kW an t-ualach uasta. D'fhonn teip an lárionad sonraí UPS a sheachaint le linn an phróisis aistrithe cumhachta chun difear a dhéanamh ar ghnáthghníomhú an ualaigh thábhachtach, ba cheart go mbeadh an lasc ATS den phríomhlíonra agus gineadóirí díosail ina lasc ceithre leibhéal le leibhéal PC agus forluí líne neodrach. ag lascadh.

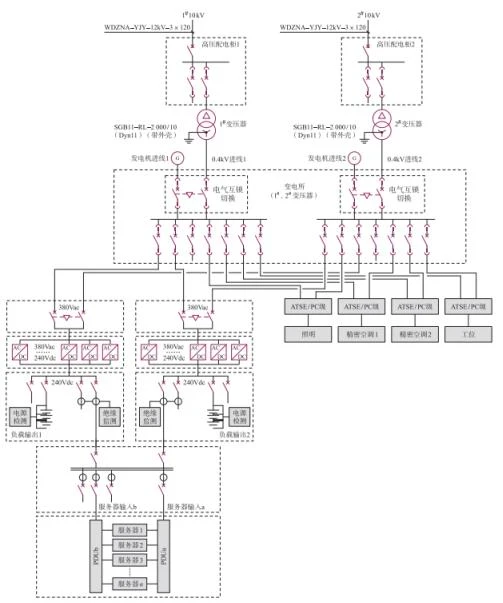

Scéim nua soláthair agus dáileadh cumhachta 2
Le nuálaíocht theicneolaíoch agus abhcóideacht an choincheapa maidir le coigilt fuinnimh glas, mhol an eagraíocht TGG idirnáisiúnta PUE, tomhas ar éifeachtacht chumhachta na n-ionad sonraí. Is é PUE an cóimheas idir an fuinneamh ar fad a úsáideann an lárionad sonraí agus an fuinneamh a úsáideann ualaí TF, agus is é inbhéartach DCIE é. PUE=tomhaltas fuinnimh an trealaimh ar fad sa lárionad sonraí / tomhaltas fuinnimh de threalamh TF, tá PUE cóimheas, is é an tagarmharc 2, an níos gaire do 1, is amhlaidh is fearr an leibhéal éifeachtúlachta fuinnimh, is airde an leibhéal glas. ionad sonraí.
Trí mhórán anailíse sonraí, déantar an chonclúid go bhfuil éifeachtacht oibre níos airde ag an gcóras soláthair agus dáileadh cumhachta srutha dhírigh ardvoltais (HVDC), an córas soláthair agus dáileadh cumhachta comhtháite AC-DC, agus an UPS móide HVDC, is féidir. feabhas a chur ar innéacs coigilte fuinnimh an ionaid sonraí.
3. Comparáid idir soláthar cumhachta nua agus sean agus réitigh córais dáileacháin
Is minicíocht chumhachta aschur an chórais soláthair cumhachta UPS, agus tá an caillteanas scagaire mór, agus tá an HVDC scagtha ard-minicíochta agus áitíonn sé limistéar níos lú. Tá ceallraí an UPS ag an deireadh ionchuir. Má theipeann ar an UPS féin, caillfidh an t-ualach cumhacht fós; agus ceallraí an HVDC ag an deireadh aschuir. Fiú má theipeann ar an HVDC féin, is féidir leis an gceallraí fós cumhacht a sholáthar don ualach chun soláthar cumhachta gan bhriseadh a chinntiú. Tá naisc idirmheánacha níos mó ag córas soláthair cumhachta UPS ná córas soláthair cumhachta HVDC. Tá an ceallraí HVDC ceangailte go díreach leis an mbarra bus, deireadh a chur leis an ngá atá leis an nasc inverter, agus laghdóidh gach nasc idirmheánach il-leibhéil an éifeachtúlacht chomhshó, rud a fhágann go dtiocfaidh méadú ar thomhaltas fuinnimh.
4. Achliabh's réitigh le haghaidh réitigh HVDC
Is gléas tomhais é gléas monatóireachta dáileadh cumhachta sraith DC AMC16Z Acrel atá deartha go speisialta do bhainistiú cumhachta freastalaí lárionad sonraí. Tá an gléas dlúth i ndearadh, agus féadann sé monatóireacht a dhéanamh ar gach paraiméadair leictreach, lasca ionchuir agus aschuir, agus stádas gabhálaí tintreach A móide B dhá líne ag teacht isteach agus 192 líne amach i bhfíor-am. Is féidir tairseacha aláraim gach cainéal tomhais a shocrú go neamhspleách. Spreagann an t-imeacht teoranta aláraim fuaime agus solais an chórais láithreach, agus is féidir é a bheith feistithe le modúl braite inslithe, a fhéadfaidh stádas inslithe an chórais DC busbar agus ciorcad brainse a bhrath le haghaidh monatóireachta agus bainistíochta fíor-ama ar líne, agus ardleibhéal a bhaint amach. de chomhtháthú an lúb monatóireachta i méid na hionstraime traidisiúnta.

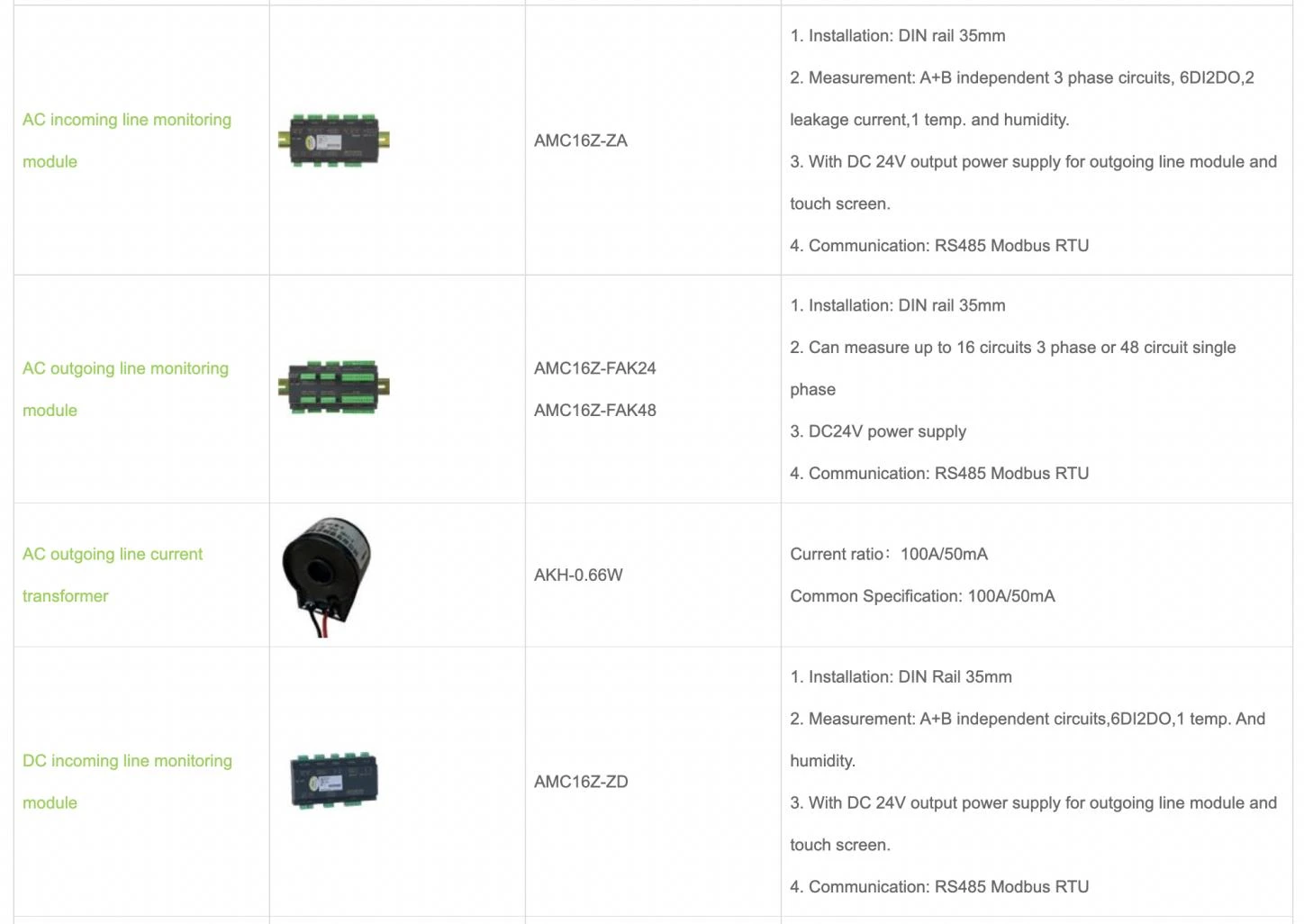

Táirge Modúil

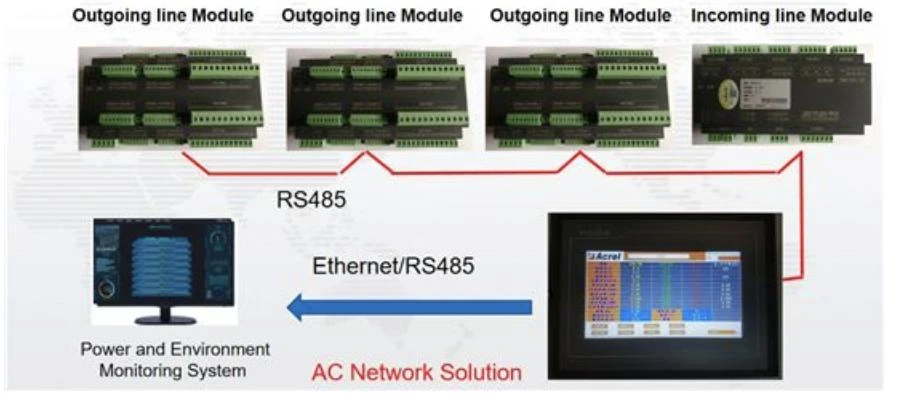

Léaráid líonra córais
5. Conclusion
Rinne Acrel anailís chuimsitheach ar thimpeallacht inmheánach agus sheachtrach thionscal na n-ionad sonraí le fada an lá, rinne sé anailís ar an láthair te ar bheartais náisiúnta agus treochtaí forbartha an tionscail sa todhchaí, réamh-mheasta treo forbartha an tionscail sa todhchaí, agus feabhsaíodh éagsúla. réitigh iarratais ina tionscal féin. Riachtanais an chustaiméara, chun freastal ar riachtanais iarratais na gcustaiméirí éagsúla.
