Méadar Córas Gréine

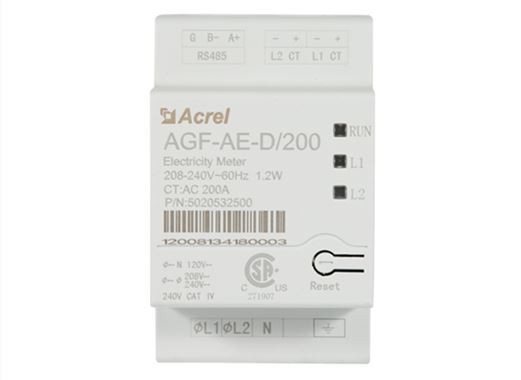

I gcóras aonair inverter, tá an méadar ceangailte go díreach leis an inverter. Má tá méadar de ghrád ioncaim ionsuite (RGM) ag d’inverter; tagraítear don inverter mar inverter de ghrád ioncaim), is féidir leat méadar seachtrach a nascadh ar an mbus céanna leis an RGM. Tá an AGF-AE-D/200 críochnaithe ag Acrel rinne an EMC tuarascáil tástála astaíochta agus radaithe agus CCFG aicme B don tionscal& cónaithe.

Seirbhís Leictreach Méadair			Units
	AGF-AE-D/100	AGF-AE-D/200
Voltas Rátáil-LinetoN	120		V
Líne Ráta Voltais-Lineto	208/240		V
Raon Voltas Leathnaithe	88%~110%
Minicíocht AC	60		Hz
Eangacha Tacaithe	L1/L2/N/PE
Ídiú cumhachta	1.2		W
Cumarsáid
Comhéadain Chumarsáide Méadair	RS 485
Am freagartha	≤1		S
Cruinneas Méadair
RMS rátáilte reatha	100	200	A
1|%-100|% de CT Reatha	±0.5	±0.5	%
Claochladáin Reatha
Líon na gClaochladáin Reatha Soláthair	2
Toisí	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Comhlíonadh Caighdeánach
Sábháilteacht	UL1741
Sonraíochtaí Suiteáil

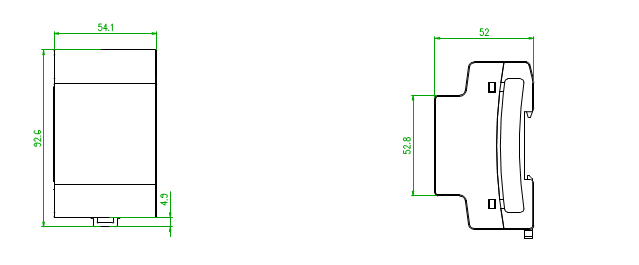

Toisí(H×W×D)	54.1×87.8×52		mm
Meáchan	0.2		KG
Raon Teochta Oibriúcháin	-30~55		℃
Taise Choibhneasta (neamh-chomhdhlúthaithe)	5-90		%
Cineál Gléasta	DIN-Iarnród, 35mm

	Cruinneas AGF-AE-D/100: 100A AGF-AE-D/200: 200A Minicíocht 60 Hz Soláthar Cumhachta (féinsholáthar) AC85～265V nó DC100～350V; tomhaltas cumhachta ≤10VA Tomhaltas ionchuir níos lú ná 0.2VA
Tomhaltas ionchuir Níos lú ná 0.2VA Toise(L*W*H) 54.1*87.8*52mm Suiteáil DIN 35 mm

Ár Méadar Fuinnimh Inverter PV/Gréine i gcóras aonair inverter, tá an méadar ceangailte go díreach leis an inverter. Má tá méadar grád ioncaim ionsuite (RGM) ag an inverter; déantar tagairt don inverter inverter grád ioncaim), is féidir lenár gcustaiméirí méadar seachtrach a nascadh ar an mbus céanna leis an RGM.

Cineál	Cur síos ar Fheidhm
AGF-AE-D/100	1. Rialú cumhachta do chóras stórála fótavoltach / fuinnimh 2. Tomhas cumhachta iomlán, athnuachan sonraí ardluais 3. Din Rail suiteáilte 4. Suiteáil éasca ag 2 claochladáin reatha croí scoilte 0-100A
AGF-AE-D/200	1. Rialú cumhachta do chóras stórála fótavoltach / fuinnimh 2. Tomhas cumhachta iomlán, athnuachan sonraí ardluais 3. Din iarnróid suiteáilte 4. Suiteáil éasca ag 2 claochladáin reatha croí scoilte 0-200A

* Aonair chéim 2 cainéal 3 sreang

* Voltas rátáilte AC 120V/208V,240V(88%~110%)* Sruth rátáilte:AC 100A

* Minicíocht rátáilte: 60HZ

* Cumarsáid: RS485, prótacal SunSpec

* UL1741 suiteáilte in aschur inverters, tiontairí, rialtóirí agus trealamh córais idirnasctha le húsáid le hacmhainní fuinnimh dáilte

(Suiteáil Iarnróid Din 35mm)

1. Cumhacht AC a mhúchadh sula ndéantar clampáil ar chlaochladáin reatha.

2. Suiteáil na CTanna timpeall an tseoltóra a thomhas. Is féidir CTanna croí-roinnte a oscailt le haghaidh 3 shuiteáil timpeall an sheoltóra. Is féidir comhionannas vótaí cábla Anylon a dhaingniú thart ar an mbarr CT chun oscailt thaisme a chosc.

3. Suiteáil an CT leis an tsaighead atá dírithe ar an ngreille le haghaidh tomhaltais nó tomhas onnmhairithe.

Má tá tú ag nascadh an mhéadair leis an inverter, Déan tagairt don léaráid nasc.

Tá an claochladán reatha pacáilte mar aon leis an méadar.

Clibeanna Te: gréine córas méadar
