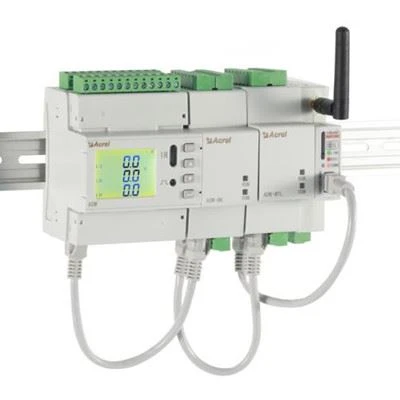

Cur síos

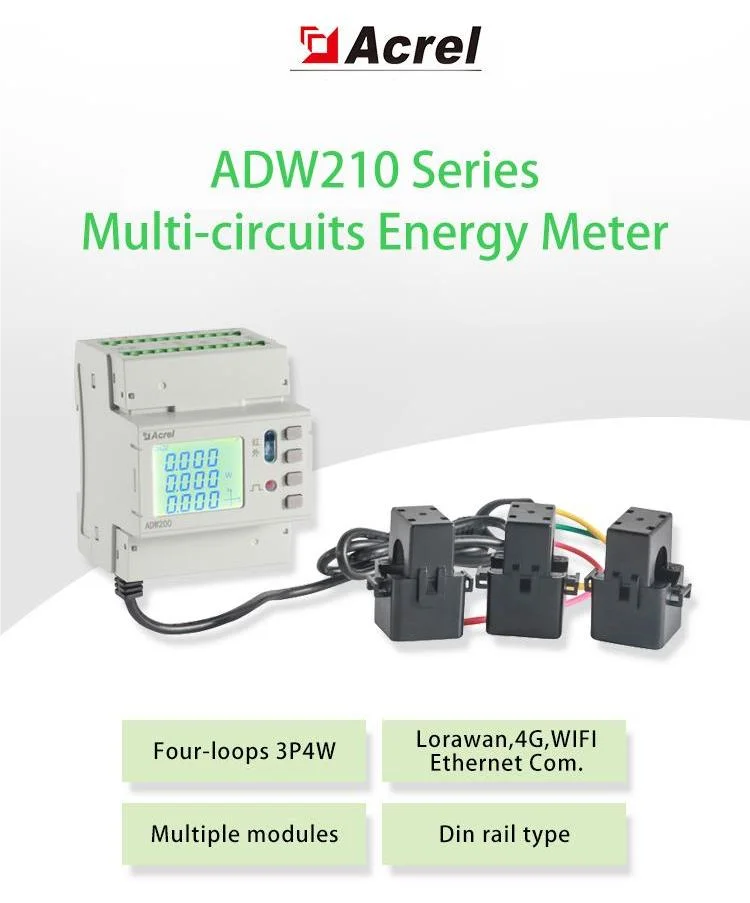

Úsáidtear méadar cumhachta il-lúb iarnróid sraith Acrel ADW2XX go príomha chun paraiméadair leictreacha iomlána ilchiorcaid trí phas a thomhas, Is féidir suas le ceithre ionchur reatha lúb trí phas a nascadh go comhuaineach. Is féidir leis voltas agus reatha, cumhacht, fachtóir cumhachta, uillinn chéim, neamhchothromaíocht, armónach agus paraiméadair eile a thomhas.
|
|
Cruinneas Cumhacht gníomhach: rang 1 Minicíocht Raon:50 - 60Hz Aschur cuisle Aschur bíog gníomhach agus aschur cuisle imoibríoch Tomhaltas <0.5VA(Single phase) |
|
Toise(L*W*H) Méid an phainéil (L × W): 72 * 97.7 * 36 mm Gan sreang Is é 1km an tarchur ar 470MHz agus an t-achar uasta sa spás oscailte; 2G; NB Ag tosú reatha 4‰lb |
|
|
Sonraíocht |
3 sreanga chéim 3, sreanga 3 chéim 4 |
|
|
Voltas |
Voltas Rátáilte |
3*220/380V |
|
Tomhaltas |
<0.5VA |
|
|
Reatha |
Ionchur Reatha |
5A,100A |
|
Tomhaltas |
<0.5VA |
|
|
Cruinneas |
Reatha |
Aicme 0.5 |
|
Cumhacht gníomhach |
Aicme 1 |
|
|
Cumhacht imoibríoch |
Aicme 2 |
|
|
Cumarsáid |
RS485(Modbus- RTU) |
|
|
Taise Choibhneasta |
Níos lú ná nó cothrom le 95% (Gan comhdhlúthú) |
|
|
Imlíne |
L*W*H(mm) |
72*97.9*36 |
|
Teocht |
Oibriúcháin |
-25~55 céim |
|
Stóráil |
-40~80 céim |
|
|
Taiseachas |
Níos lú ná nó cothrom le 95% (Gan comhdhlúthú) |
|
|
Airde |
<2000m |
|
Feidhm

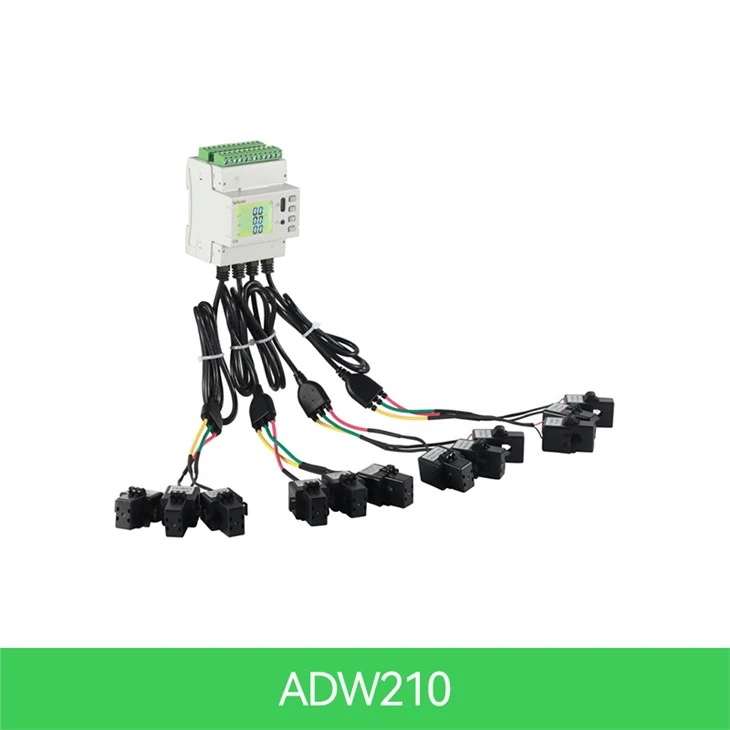

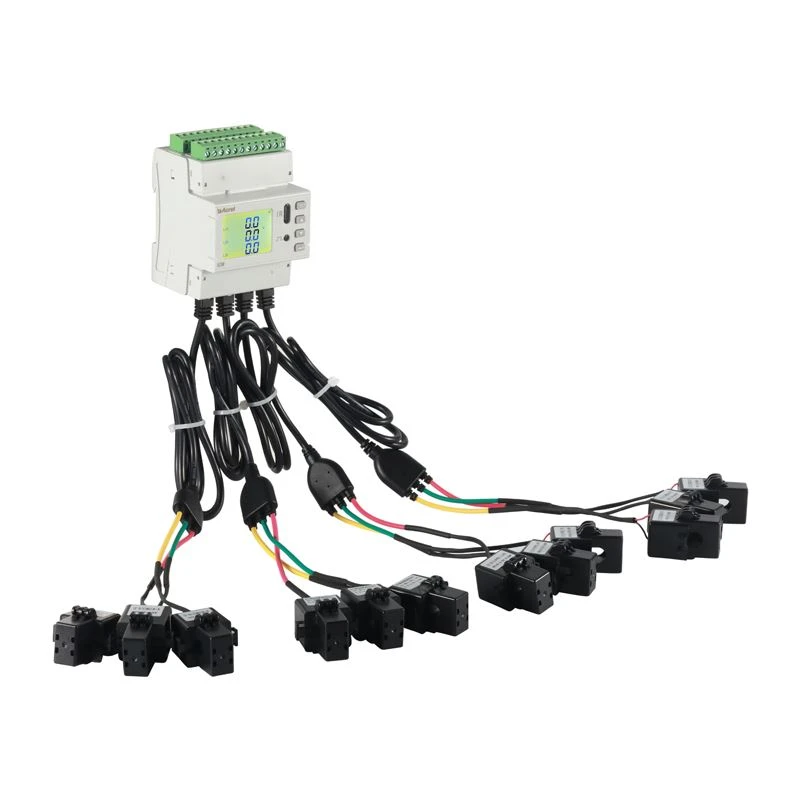

Sraith ADW210 Úsáidtear Méadar Cumhachta Monatóireachta Fuinnimh il-lúb de chineál iarnróid AC Trí Chéim go príomha le haghaidh tomhas iomlán paraiméadar leictreach lúb trí phas iolrach. Is féidir leo nascadh ag an am céanna leis an ionchur reatha de suas le ceithre lúb trí chéim.
|
|
● N (1, 2, 3, 4) ciorcad trí phas tomhais paraiméadair lán-leictreacha, claochladán sruth seachtrach; ● Monatóireacht a dhéanamh ar voltas/sruth trí phas, sruth náid seicheamh, agus minicíocht; ● Monatóireacht a dhéanamh ar chumhacht trí phas, cumhacht iomlán (gníomhach, imoibríoch, agus dealraitheach); ● Monatóireacht a dhéanamh ar fhachtóir cumhachta trí phas agus fachtóir cumhachta iomlán; ● Monatóireacht a dhéanamh ar voltas / uillinn chéim reatha, voltas / céim éagothroime reatha; ● Monatóireacht a dhéanamh ar an voltas agus ar an sruth armónach iomlán agus 2-31 fo-armónach; ● Taifid mhóra voltais, reatha agus cumhachta na míosa reatha agus na míosa seo caite; ● Uasmhéid reatha, éileamh cumhachta uasta, agus éileamh cumhachta reatha fíor-ama, fíor-ama; ●200 taifead imeachtaí, ag taifeadadh gníomh DIDO; ● Tacaíocht a thabhairt do ró-voltas, ró-reatha, teip chéim, nasc DI, agus aschur aláraim eile; ●4-socrú ráta ama 14-chrios ama; ●Staidreamh fuinnimh leictrigh ceithre cheathrú, 12-mhí ilráta fuinnimh; ● 31 lá de mhéadrú fuinnimh leictrigh ceithre-cheathrú agus ilráta reo, méadrú ar aghaidh agus ar ais; ● Ionchur lasc débhealaigh, aschur lasc dhá bhealach, cumarsáid RS485, aschur bíog gníomhach (is féidir an lúb comhfhreagrach a lascadh). |

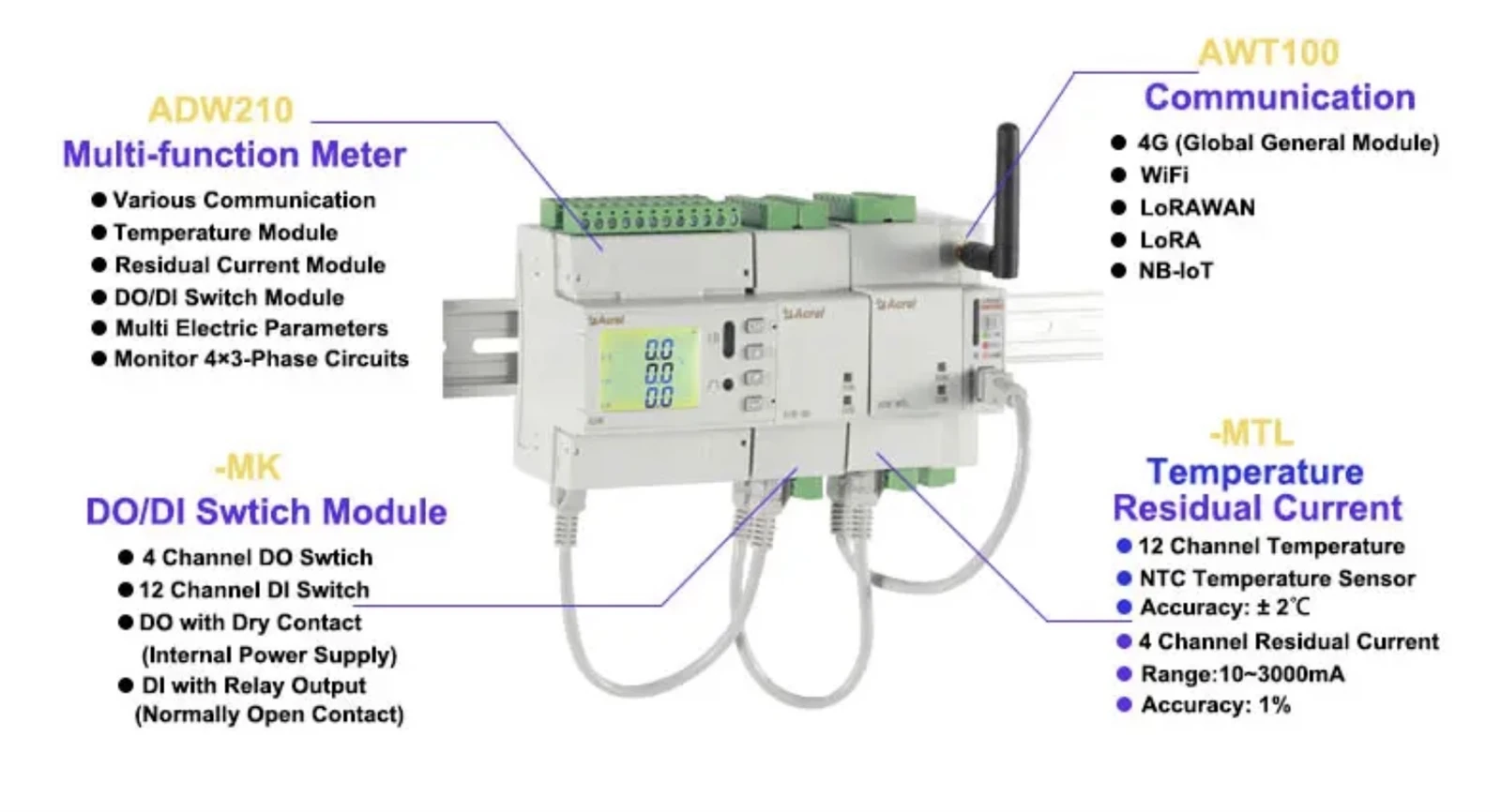

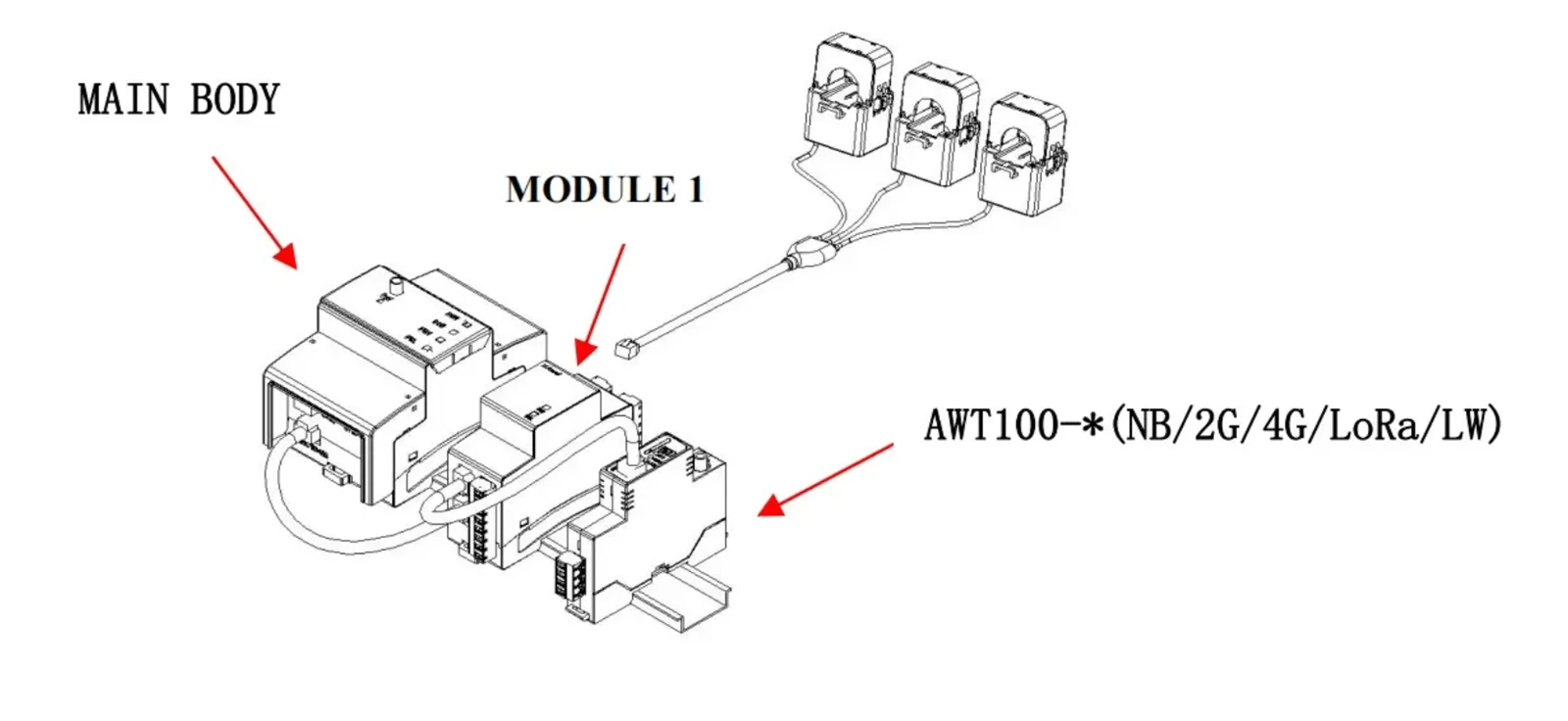

Modúl Cumarsáide Méadaithe --- AWT100:
|
●AWT100 |
● Wifi
● LoRaWAN
|
|
| Modúl Leathnaithe | Cur síos |
| Modúl Cumarsáide AWT100 | 4G (Modúl ginearálta domhanda) |
| 4G (modúl Mheiriceá Theas) | |
| LoRaWAN (868 MHz, 923MHz) | |
| Lórá (460~510 MHz) | |
| NB-IoT |
LeathnaitheModúl Tomhais Teochta & Reatha Iarmharaigh Cábla --- MTL
|
●MTL |
● Tomhas Teochta:-20 céim ~+100 céim
● Tomhas Reatha Iarmharach: 10~3000 mA
● Cruinneas: Teocht: ± 2 céim ; Reatha Iarmharach: 1% (Rang 1)
|
|
| Modúl Leathnaithe | Cur síos | |
| -MTC Teocht & Reatha Iarmharach Modúl Tomhais |
Tomhas Teochta | -20 céim ~+100 céim |
| Tomhas Reatha Iarmharach | 10 ~ 3000 mA | |
| Cruinneas | Teocht: ± 2 céim ; Reatha Iarmharach: 1% (Rang 1) | |
| Soláthar Cumhachta | DC 12V;tomhaltas: Níos lú ná nó cothrom le 1W; comhéadan RJ45 | |
| Cumarsáid | comhéadan RJ45; MODBUS-RTU (cumarsáid leis an bpríomhchorp) | |
LeathnaitheNÁ/DI Athraigh Modúl Feidhme Breise --- MK
|
●MK |
● 12 chainéal DI (Ionchur Digiteach)
|
|
| Modúl Leathnaithe | Cur síos | |
| -MK Athraigh Modúl | 12 × DI (ionchur) | Ionchur teagmhála tirim le soláthar cumhachta ionsuite |
| 4 × DO (aschur) | Aschur teagmhála oscailte de ghnáth sealaíochta; rátáil AC 250V/3A, DC 30V/3A | |
| Soláthar Cumhachta | DC 12V;tomhaltas: Níos lú ná nó cothrom le 1W; comhéadan RJ45 | |
| Cumarsáid | comhéadan RJ45; MODBUS-RTU (cumarsáid leis an bpríomhchorp) | |

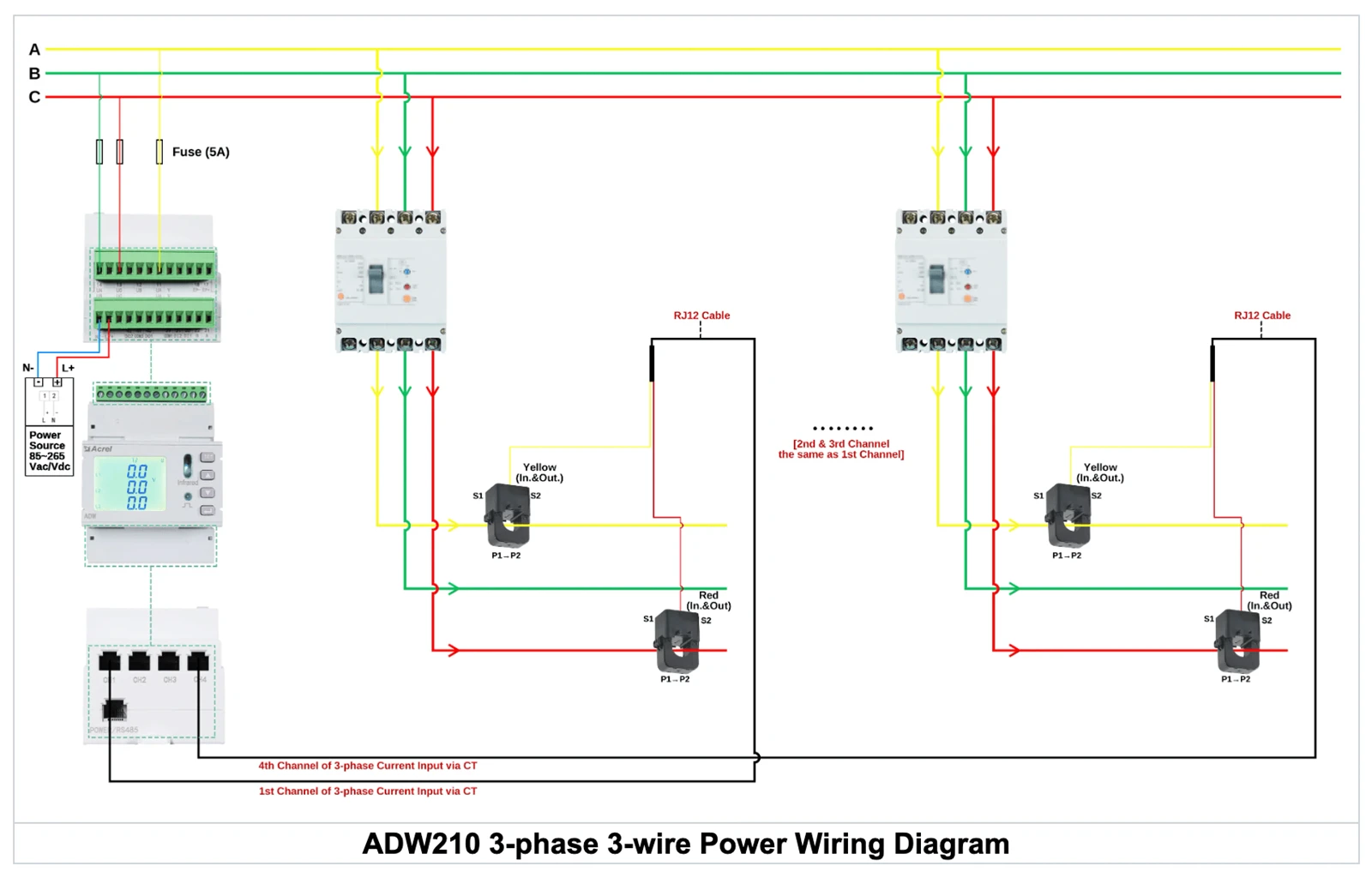

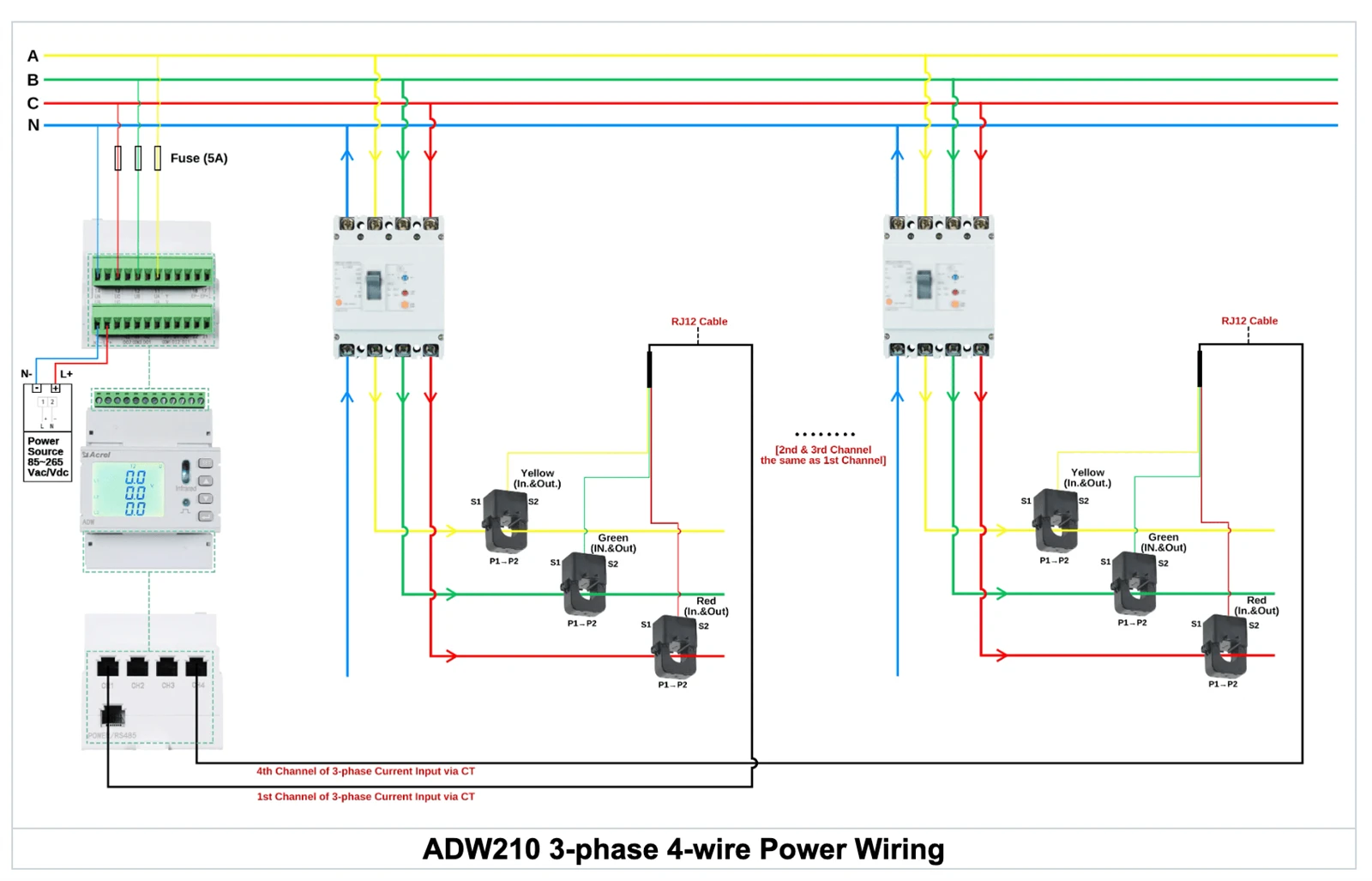

Sreangú

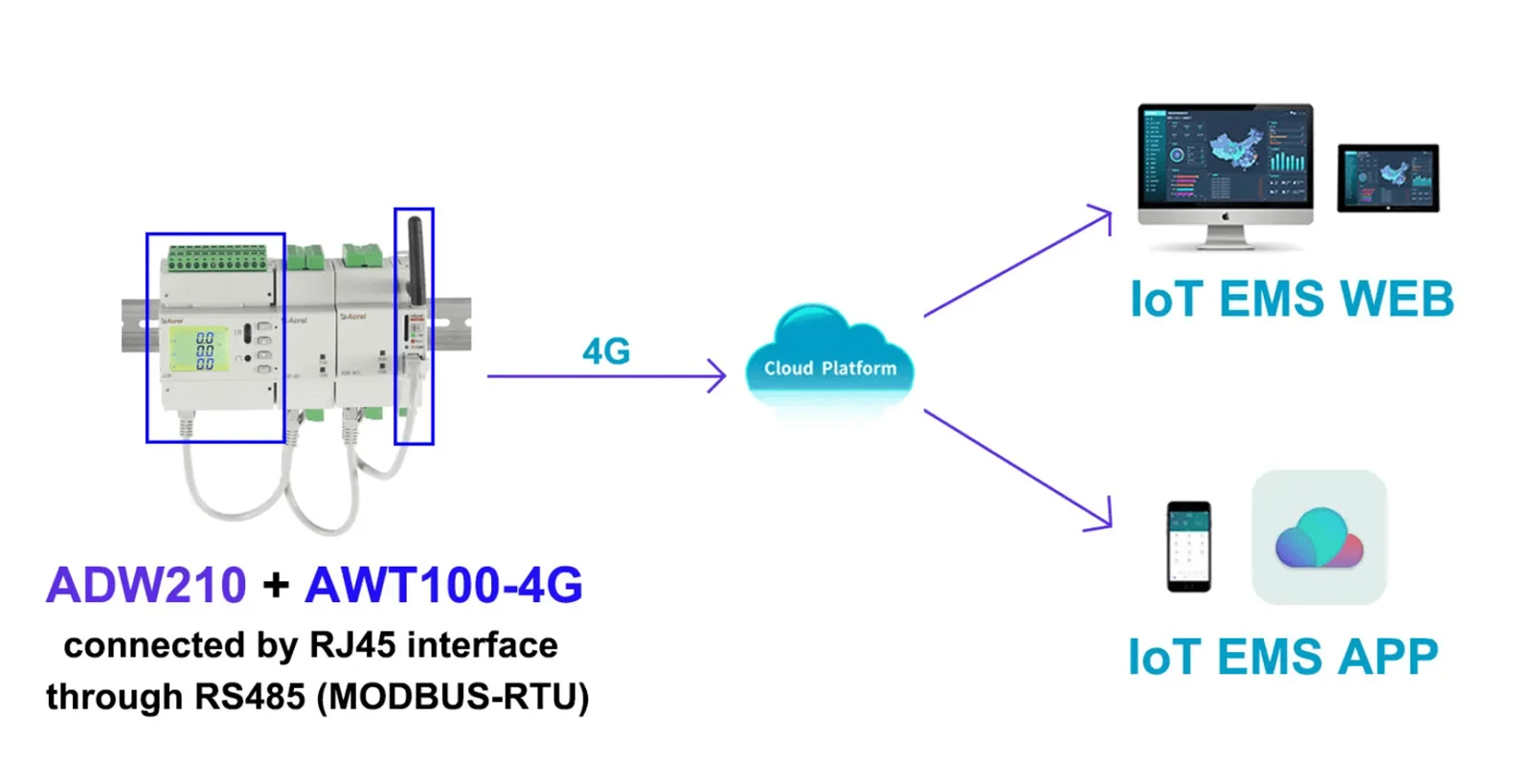

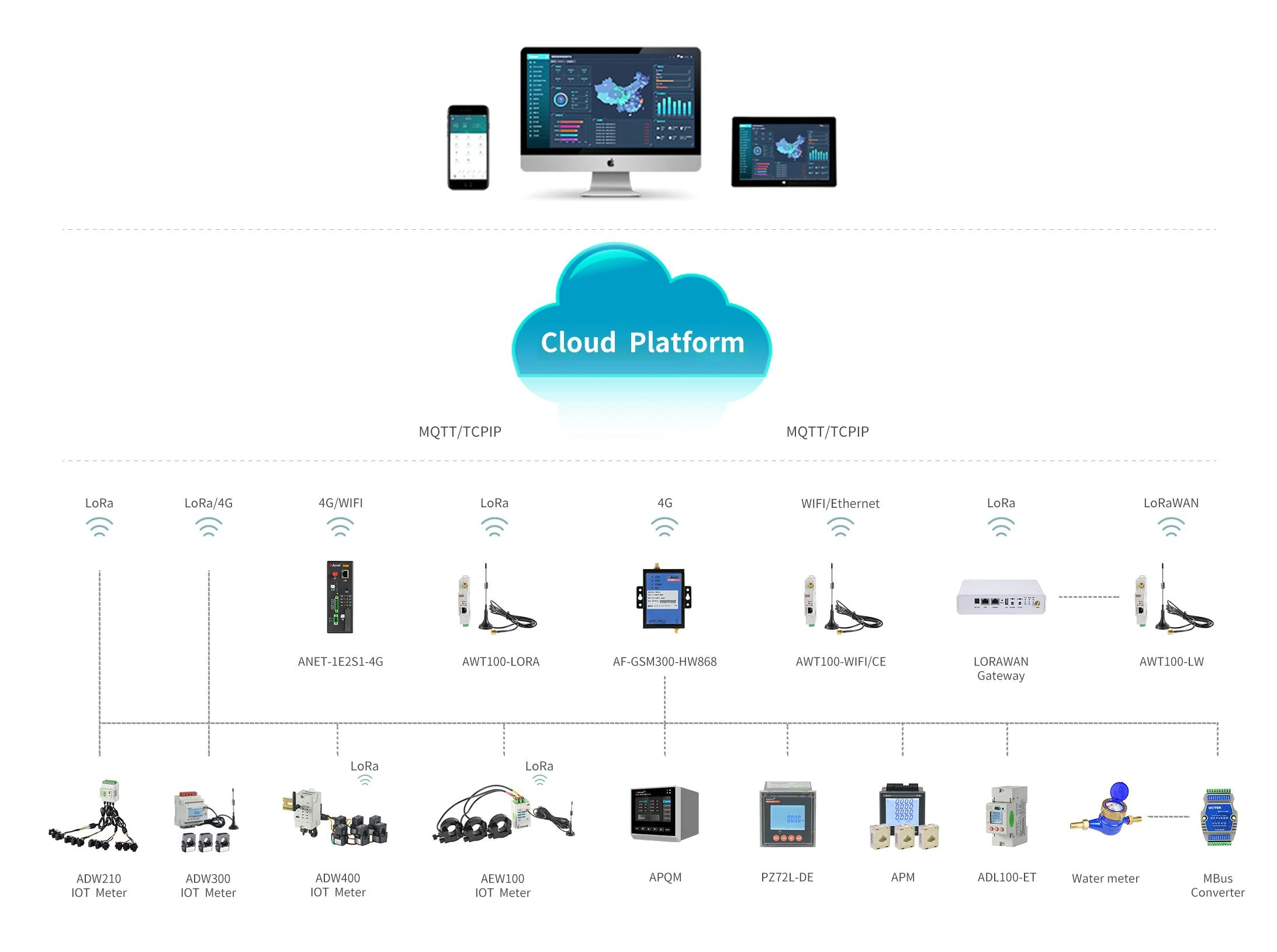

Réiteach IoT
