Monatóir Teochta Ilchainéil

Forbraíodh trealamh tomhais teochta gan sreang ARTM-Pn de réir na Sonraíochta maidir le Trealamh Tomhais Teochta Gan Sreang, NB/T 42086-2016. Tá sé oiriúnach do lascthrealamh laistigh 3-35kV, lena n-áirítear lascthrealamh ionsuite, lascthrealamh láimhe, lascthrealamh seasta agus lascthrealamh lúb-líon.

Tá sé oiriúnach freisin do lascthrealamh ísealvoltais 0.4kV ar nós lascthrealamh seasta agus lascthrealamh tarraiceán. Is féidir na braiteoirí teochta gan sreang a shuiteáil ag aon phointe teasa sa lascthrealamh, úsáideann an gléas an teicneolaíocht tarchurtha sonraí gan sreang chun sonraí teochta monatóireachta a tharchur i bhfíor-am agus taispeánann sé sonraí den sórt sin ar ARTM-Pn go háitiúil. Ina theannta sin, is féidir é a líonrú tríd an gcalafort RS485 le haghaidh cianfhaireachán cliste.

Míreanna		Gnéithe
Braiteoir		ATE100, ATE200, ATE300B, ATE300, ATE400
Ionchur rátáilte	Modh sreangú	3P3L nó 3P4L
	Voltas	100V
	Reatha	5A
	Minicíocht	50 Hz
Rátáil cruinnis	Reatha, Voltas	0.5 rang
	Cumhacht gníomhach	0.5 rang
	Cumhacht imoibríoch	0.5 rang
	Fuinneamh	0.5 rang
Foinse Cumhachta		AC85~265V, DC100~300V
Ídiú cumhachta		8W
Cumarsáid	Prótacal	Modbus-RTU
	ráta baud (bps)	2400、4800、9600、19200
Timpeallacht	Teocht	-10℃~55℃
	Taiseachas	≤95%
	Brú an atmaisféir	86kPa~106kPa
MTBF		≥50000 h

	Braiteoir Teochta Gan Sreang ATE400 Tomhas teochta gan sreang; 240 pointe a thomhas; 1 cumarsáid sraitheach RS485, Modbus-RTU; 2 alarm relays; Déanann an soláthar cumhachta oiriúnú le AC/DC 220V, AC/DC110V Suiteáil Din Rail
ABraiteoir Teochta Gan Sreang TE200 Tomhas teochta gan sreang; 60 pointe a thomhas; 1 cumarsáid sraitheach RS485, Modbus-RTU; Déanann an soláthar cumhachta oiriúnú le DC24V.

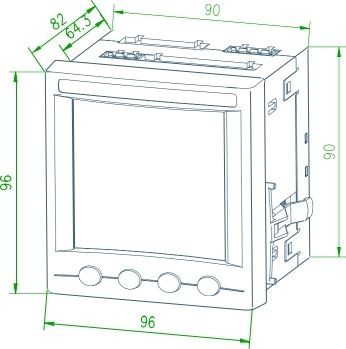

96*96*39mm (L*W*H)

Ionchur digiteach 4-bhealach Aschur sealaíochta 2-bhealach Soláthar Cumhachta Oibre

Tomhas Teochta Gan Sreang RS485 Cumarsáid Réiteach Tipiciúil

1)

2)

3)

Tá gléas tomhais teochta teagmhála leictreach ar líne sraith ARTM comhdhéanta de bhraiteoir tomhais teochta gan sreang agus críochfort glactha/taispeána. Is féidir na sonraí teochta go léir a uaslódáil chuig an gcóras tomhais teochta gan sreang chun monatóireacht chuimsitheach ar na teagmhálacha leictreacha sa phróiseas claochlaithe agus dáileacháin a bhaint amach.

Tá an príomh-chomh-aireachta isteach íseal-voltais feistithe le 6 phointe; tá an comh-aireachta toilleora feistithe le 3 phointe; tá an comh-aireachta atá ag dul as oifig feistithe le 3 phointe do gach ciorcad.
