Tugtar braiteoir reatha cothromaithe maighnéadach Hall ar braiteoir reatha lúb dúnta. Ionchorpraíonn sé an teoiric atá luaite le teoiric cothromaíochta maighnéadach. I bhfocail eile, díríonn an comhchruinnitheoir réimse ferromagnetic an réimse maighnéadach a ghineann sruth príomhúil agus cuireann sé i bhfeidhm ar chomhpháirt an Halla. Ansin déantar an t-aschur comhartha voltais ó chomhpháirt Halla a aimpliú agus déantar é mar ionchur an aimplitheoir cumhachta. Sreabhann an t-aschur reatha fritháireamh tríd an gcorna cúitimh tánaisteach. Tá an réimse maighnéadach a ghintear le corna tánaisteach os coinne an réimse a ghineann sruth príomhúil. Ar an mbealach seo, déantar an príomh-réimse a chúiteamh agus laghdaítear aschur Halla de réir a chéile. Nuair a bhíonn an réimse bunscoile comhionann leis an gceann tánaisteach agus coinníonn an sruth fhritháireamh cobhsaí, is é an cothromaíocht maighnéadach.Is éard atá sa chiorcad seo go príomha ná comhpháirt chomhshó leictreamaighnéadas, aimplitheoir ciorcad agus ciorcad cúitimh tiomána.
1 Míniú ar an gcineál
2 Spec. agus méid (aonad：mm)

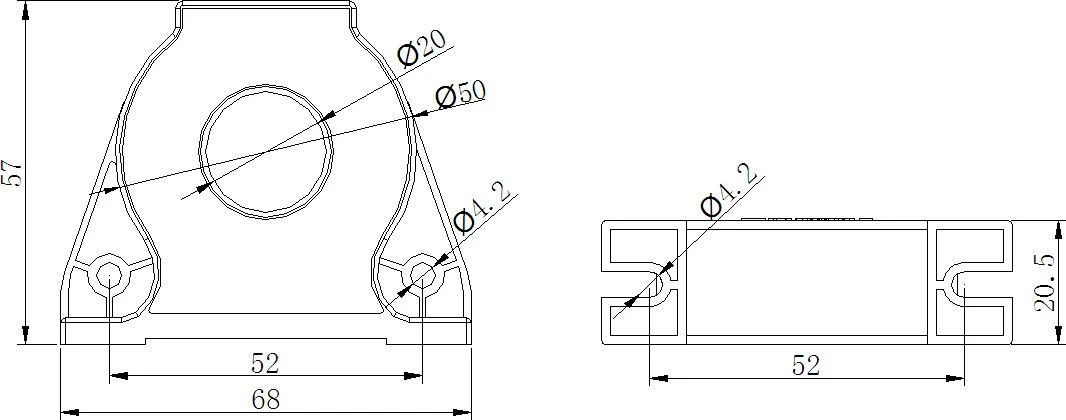

2.1 Imlíne ar mhéid AHBC-LTA
 |  |

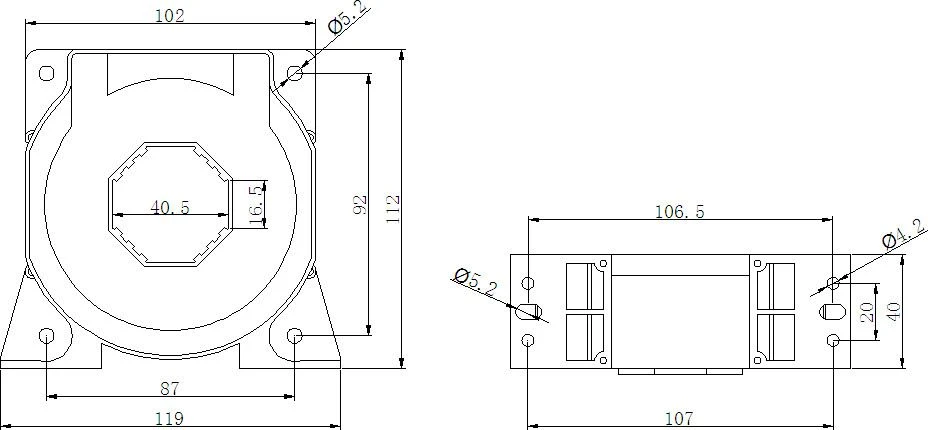

2.2 Méid imlíne AHBC-LT1005
 |  |

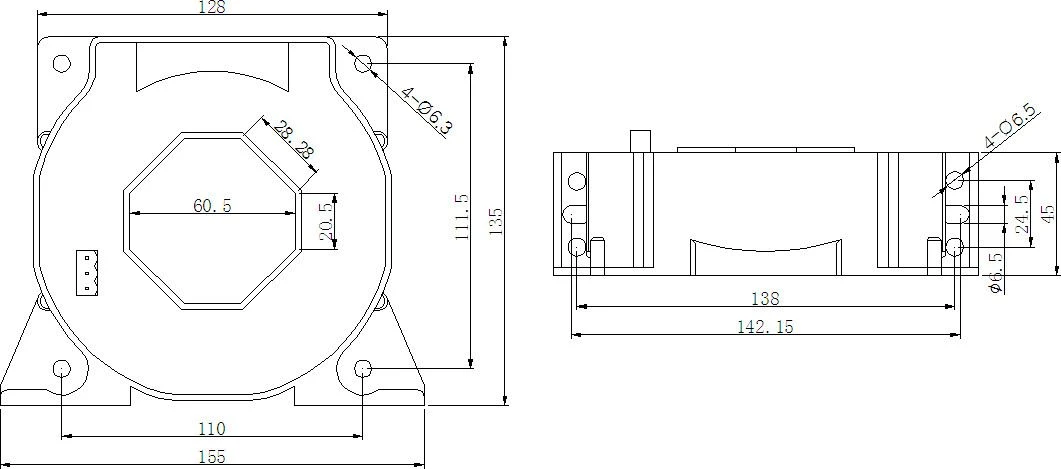

2.3 Méid imlíne AHBC-LF
 |  |
3. Sonraíochtaí táblaí cros-tagartha. -paraiméadar
Sonraíocht | Reatha rátáilte | Soláthar leictreachas | Aschur rátáilte | Cró tomhais (mm) | Céim chruinneas |
AHBC-LTA | 100～300A | ±15V | 50mA / 100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Nóta: Is féidir sruth ionchuir AC agus DC a thomhas, sonraigh agus tú ag ordú.
4. Modh sreangú
● Sainmhíniú ar chríochfoirt sreangú
Nóta: 1. Ní mór aschur analógach GND a bheith nasctha le Power Ground.
2. Roghnaigh an treo sreafa reatha ceart le do thoil.
