Forbhreathnú

Is gléas é tarchuradóir leictreach Sraith Acrel BD atá in ann paraiméadair leictreacha a leithlisiú agus a tharchur, Oibríonn an Transducer Reatha Trí Chéim seo mar tharchuradóir a thiontaíonn sruth AC nó voltas go comhartha analógach DC líneach trí ionchur agus aschur a aonrú. Cloíonn na Táirgí le caighdeán GB / T 13850-1998.

Feidhm

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Céim&Sreangú	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Ionchur	Voltas	LL Díreach	Suas le 480V AC
		LN díreach	Suas go dtí 276V AC
		Le PT seachtrach	○	○	○	○	○
	Reatha	Díreach	Suas go dtí 5A AC
	Reatha	Le CT seachtrach	○	○	○	○	○
Aschur	Gnáthluach	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, mar sin de
	Friotaíocht Luchtaigh	Aschur reatha≤600Ω Aschur voltas≥1000Ω
	Ábhar Ripple	& lt;0.5% Buaicluach
Tomhais	Voltas	□	—	—	□
	Reatha		—	—	□	□	□
	Cumhacht Ghníomhach/Imoibríoch	—	—	—	—	□	□
	Cumhacht Léirithe	—	—		—	□	□
	Fachtóir Cumhachta	—	—	R	—	□
	Minicíocht					□	□
Méadrú Fuinnimh	±KWh	—	—	—	—	—	○
Rang Cruinneas	0.5%
Cumarsáid	Comhéadan: RS485 Prótacal: Modbus-RTU			—
Aschur Analógach	DC 0-5V, 0-10V, 0-20mA, 4-20mA
Aschur Pulse

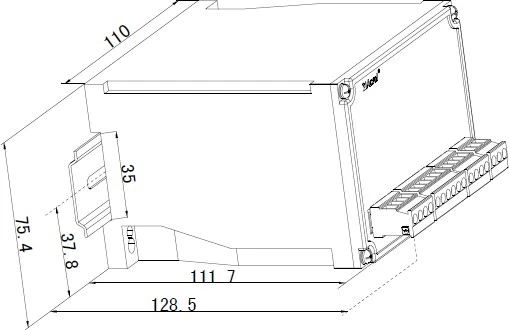

Toisí(mm)	Tithíocht(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Cumhacht Cúnta		85-265V AC/DC, DC24V, DC48V
Teocht	Oibríocht	-10 go 55 ℃
Teocht	Stóráil	-25 go 70 ℃
Taiseachas		Suas le 95%, gan aon chomhdhlúthú
Suiteáil		(Iarnród) DIN35 a shocrú ar an cubicle le scriúnna
Caighdeáin		GB/T 13850

'○': Tá '—' Níl '' Roghnach


	Trasduchtóir Leictreachais Sraith BD-3P ● Voltas \ Reatha \ Cumhacht \ fachtóir cumhachta \ Minicíocht ● Overload: 1.2 uair den luach rátáilte ● Aschur Analógach DC 0-5V/0-10V/0-20mA/4-20mA

Trasduchtóir Reatha Céim Aonair Sraith BD-AI ● AC reatha ● Overload: 1.2 uair den luach rátáilte ● Aschur Analógach DC 0-5V/0-10V/0-20mA/4-20mA
