Cur síos

Ag baint úsáide as teicneolaíocht samplála AC, is féidir le méadar fuinnimh leictreacha Sraith PZ go leor paraiméadair leictreacha greille trí chéim a thomhas, mar shampla sruth, voltas, cumhacht, fuinneamh leictreach, etc. go díreach nó go hindíreach. Is féidir é a úsáid le haghaidh taispeáint áitiúil agus a nascadh leis an trealamh rialaithe chun córas tomhais agus rialaithe a fhoirmiú.

Feistithe leis an gcalafort cumarsáide RS-485, ag glacadh le prótacal comhoiriúnach Modbus-RTU, is féidir le méadar comhartha paraiméadar leictreach a aistriú go aschur caighdeánach analógach, le hionchur lasctha ceithre chainéil (dhá chainéal) / aschur lasctha dhá chainéil. Bunaithe ar riachtanais éagsúla, is féidir paraiméadair leictreacha le haghaidh cóimheas claochlaithe, aláraim, cumarsáid, etc., a chur ar bun agus a rialú le heochracha ar an faceplate.

Tá cóimheas ardphraghas-fheidhmíochta ag méadar sraith PZ agus féadann siad athsholáthar a dhéanamh ar thrasduchtóirí leictreacha traidisiúnta agus méadar tomhais. Mar chomhpháirt éadála tosaigh digiteach chun cinn cliste, úsáideadh na méadair leictreacha seo go forleathan i gcórais rialaithe éagsúla, córais SCADA agus córais bhainistíochta foinse fuinnimh.

Gnéithe

1. Tá éifeachtaí séalaithe agus frith-chur isteach maith ag gcuntar an Mhéadair Fuinnimh Trí Chéim ionas gur féidir leis tomhas cruinn a chinntiú.

2. Cruinneas níos airde le haghaidh voltais: Aicme 0.2, fuinneamh gníomhach: Aicme 0.5. Is féidir voltas a nascadh le 660V.

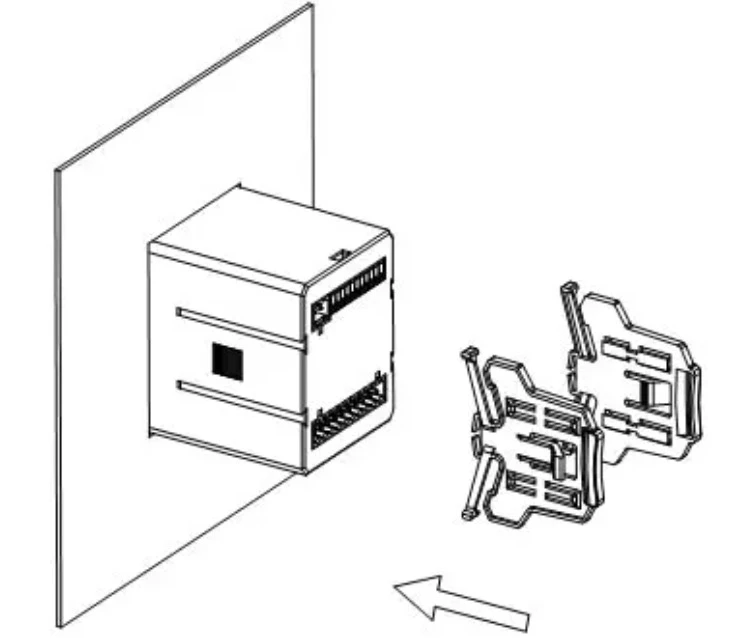

3. Déanann an dearadh 92*92/88*88 suiteáil níos áisiúla agus sábhálann sé am.

4. Ligeann an scáileán soiléir LCD/LED duit na sonraí a fheiceáil níos soiléire agus seachnaíonn sé earráidí.

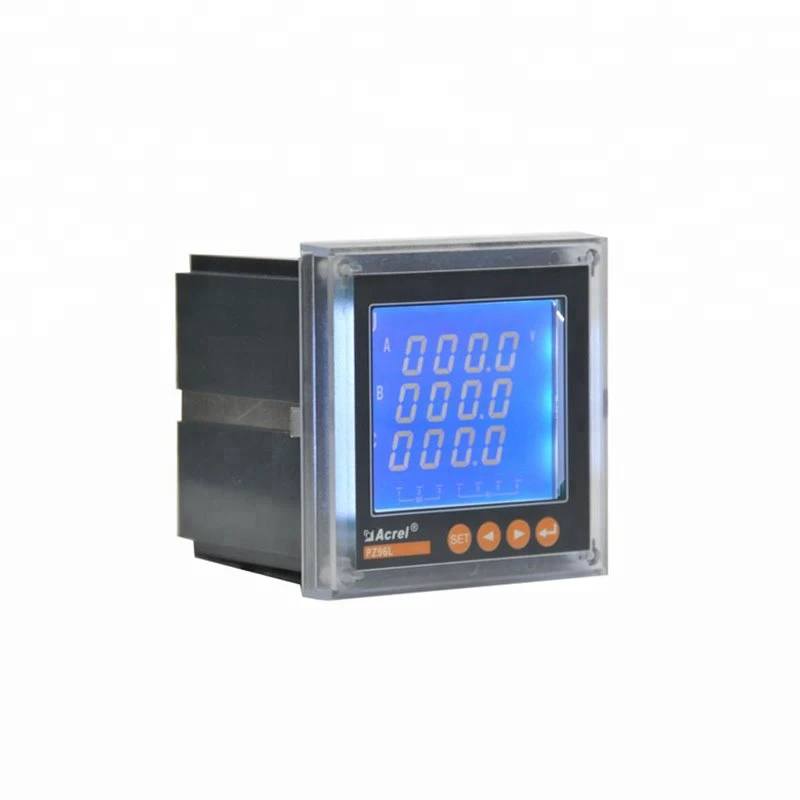

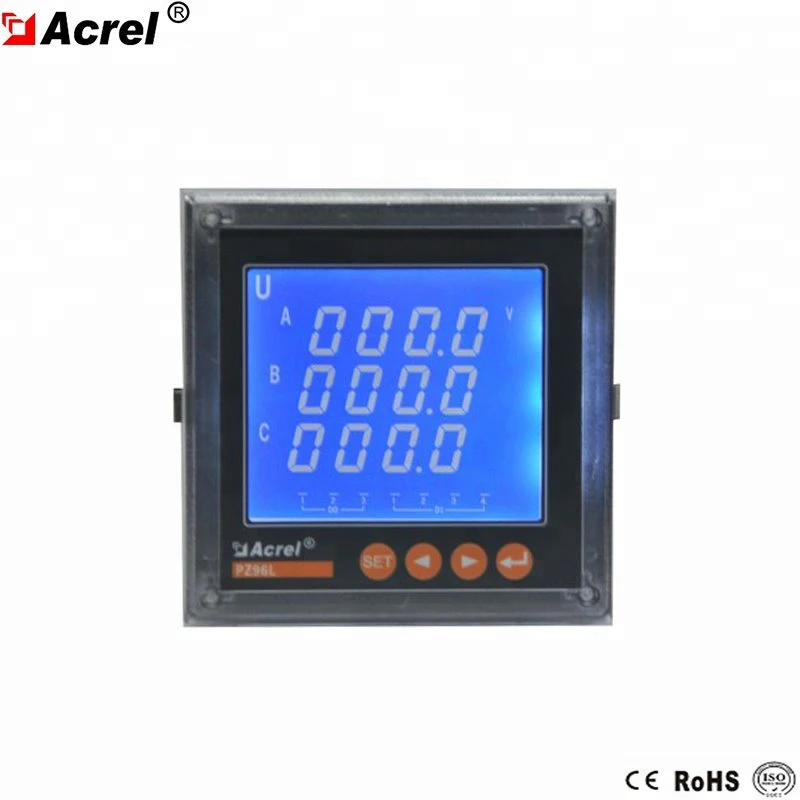

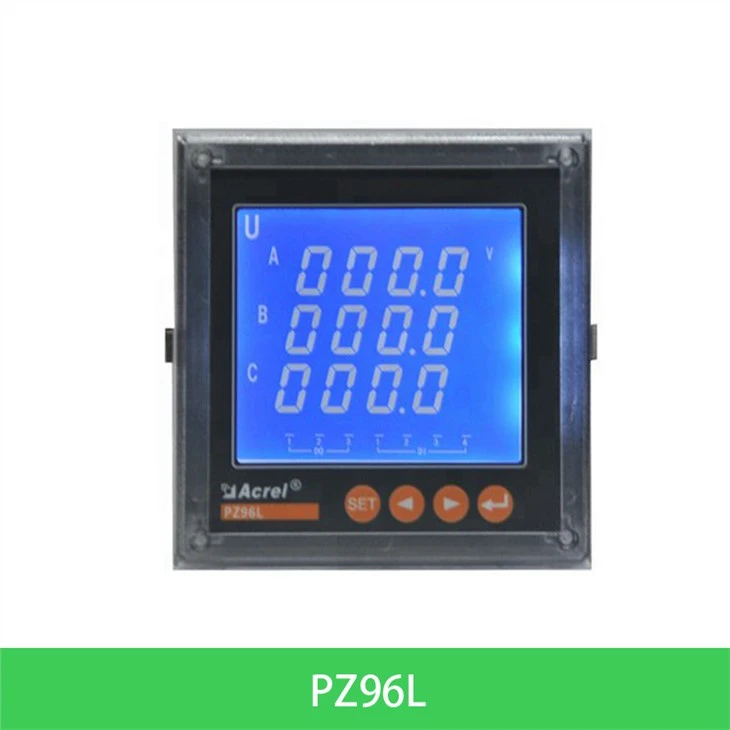

Dealramh

Paraiméadar

Tionscadal			Paraiméadar
Sonraíocht			3 sreanga chéim 3, sreanga 3 chéim 4
Ionchur	Ceangal		45-65HZ
	Minicíocht		sreang 3 chéim 3, sreang 3 chéim 4
	Voltas	ró-ualach: rátáil 1.2 huaire (leanúnach); Rátáil 10 huaire ar feadh 1 soicind
		tomhaltas cumhachta: < 0.2VA
	Reatha	ró-ualach: rátáil 1.2 huaire (leanúnach); Rátáil 10 huaire ar feadh 1 soicind
		tomhaltas cumhachta: < 0.2VA
Aschur	Fuinneamh leictreach		Mód aschuir: 2-cuingle cúplála grianghraf bhailitheora oscailte cainéal
			Tairiseach cuisle: 10000, 40000, 160000 imp/kWh
	Cumarsáid		RS485port, prótacal Modbus -RTU
	Taispeáin		Taispeáint LED nó LCD, socraigh an chumhacht iolraithe, an t-aláram, comhartha lasctha de réir toil; Le haghaidh analógach 1 cainéal, taispeáin an socrú in-ríomhchláraithe a bhaineann leis
Feidhm	Aistriú ionchur		Modh ionchuir teagmhála tirim éighníomhach 2channel nó 4channel
	Aschur a athrú		1 aschur fótachúplóra gníomhach
			Modh aschuir: sealaíochta 2 chainéal NÍL aschur teagmhála
	Aschur Analógach		Mód aschuir: Aschur 1, 2, nó 4 chainéal, 0 - 20mA,4 - 20mA in-ríomhchláraithe
			acmhainn ualaigh Níos lú ná nó cothrom le 500Ω
Rang cruinnis	Minicíocht {{0}}.05Hz, fuinneamh leictreach imoibríoch 1 rang, rang eile 0.5
Soláthar leictreachas	DC100~350V; AV 85~265V; （D'fhonn sreangú ionstraim a bheidh i réim）		ídiú cumhachta<5VA
Slándáil	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Raon de		Modbus RTU: 1 ~ 247;
Timpeallacht	Teocht	Obair: -10 céim ~ móide stóras 55 céim: -25 céim ~ móide 75 céim
	Taiseachas	Níos lú ná nó cothrom le 93 faoin gcéad RH Neamh-chomhdhlúthaithe
	Airde	Níos lú ná nó cothrom le 2500m

Feidhm

Cineál méadair

Bunfheidhm

Cruth

Feidhm roghnach

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC tomhas;

Cumhacht gníomhach, Cumhacht Imoibríoch, tomhas Fachtóir Cumhachta;

Reatha trí phas, Voltas, Tomhas minicíochta

96 Cearnóg

Switching4DI móide 1 chuisle móide cumarsáid RS485(/KC)
Switching2DI2DO móide RS485communication(/ KC)
Switching4DI móide cumarsáid RS485(/KC)
Aschur tarchuir 2 chainéal móide 2 chuisle móide cumarsáid RS485(/MC)

PZ96L- E3/*

PZ96L- E4/*

Sreangú

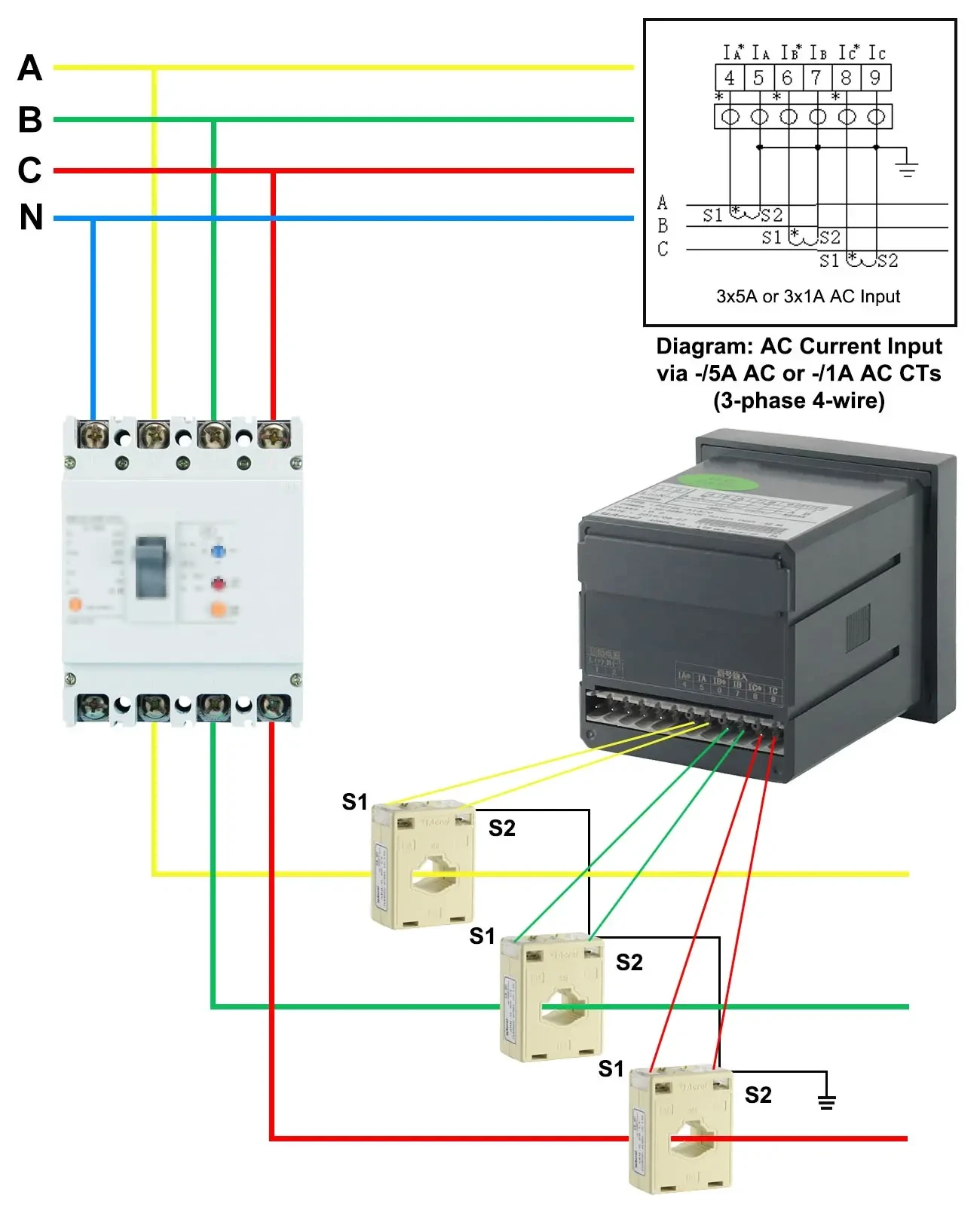

Fig1 Sreang Trí Chéim a Ceathair 3CT

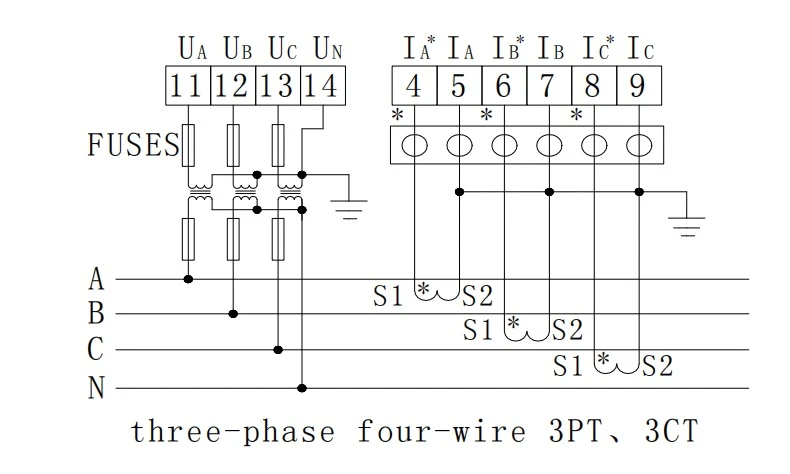

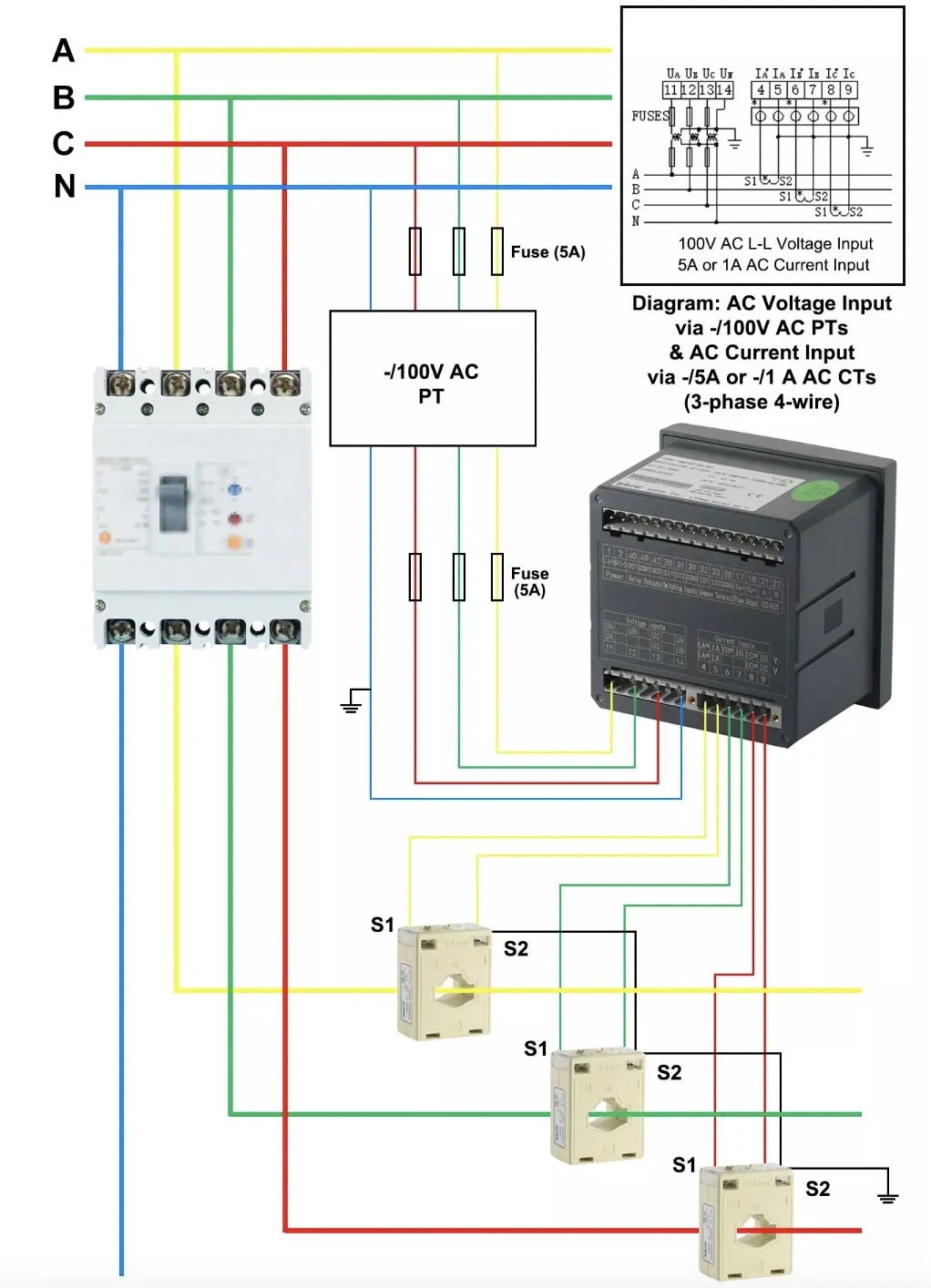

Fig2 Sreang Trí Chéim a Ceathair 3PT, 3CT

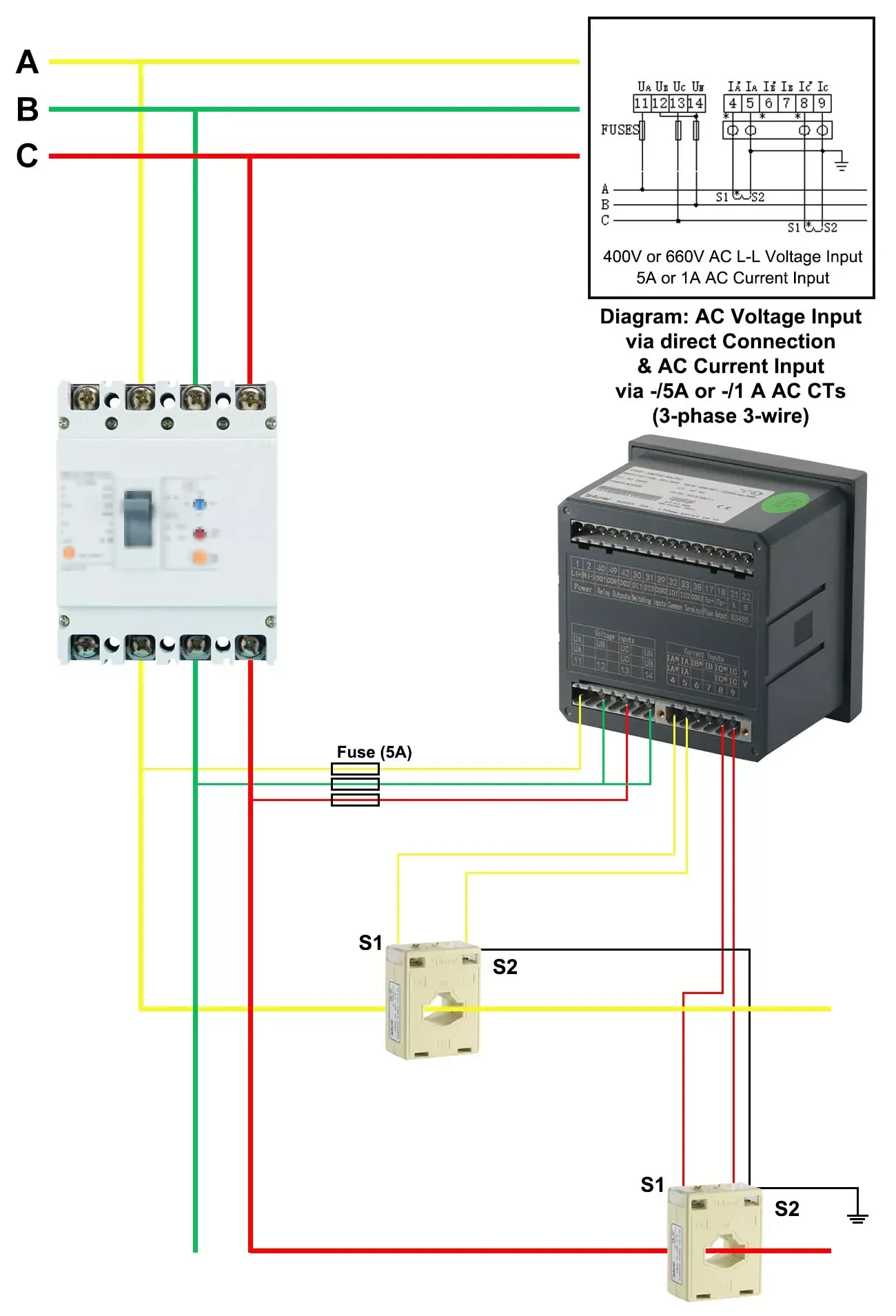

Fig3 Sreang Trí Chéim a Trí 2CT

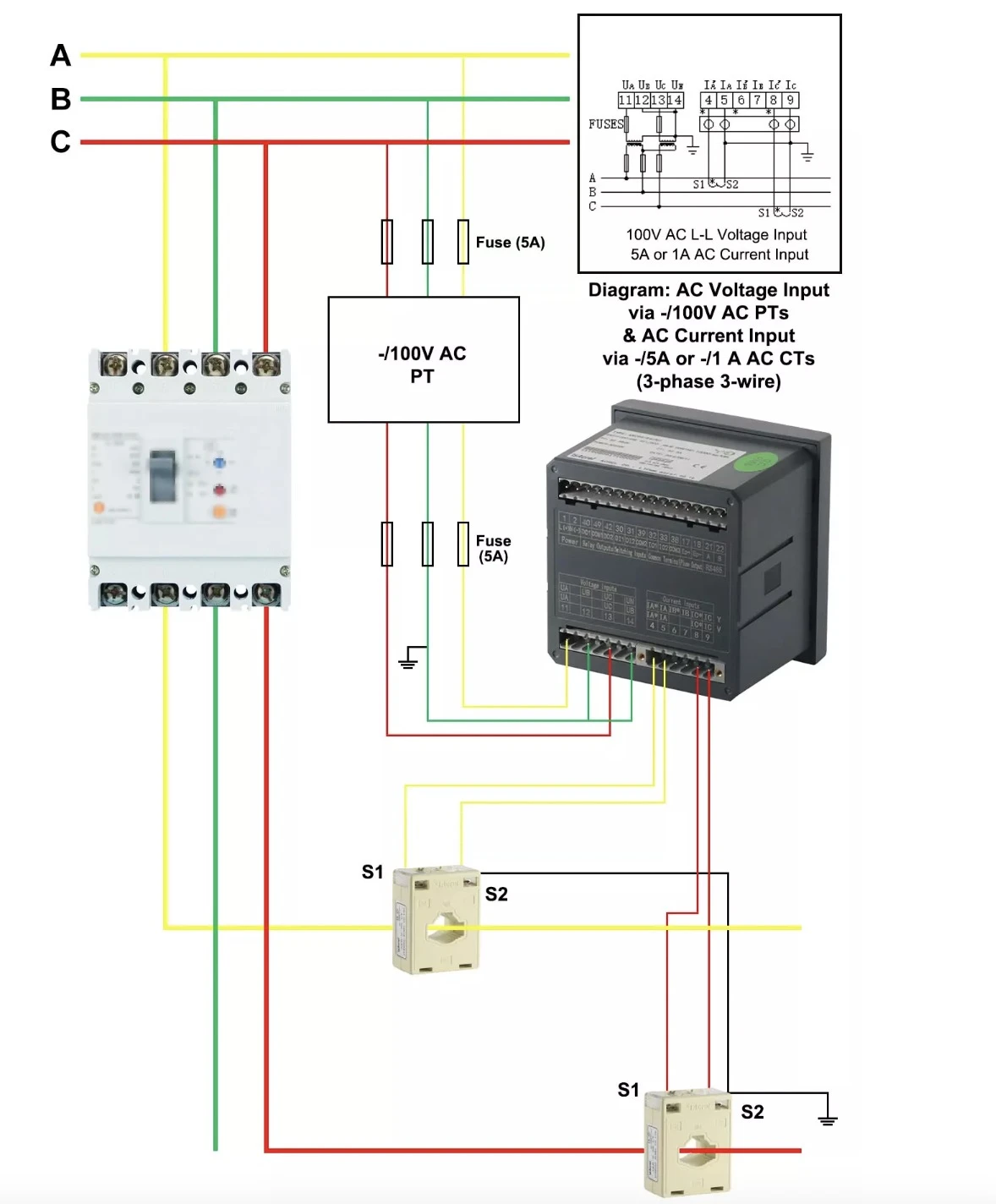

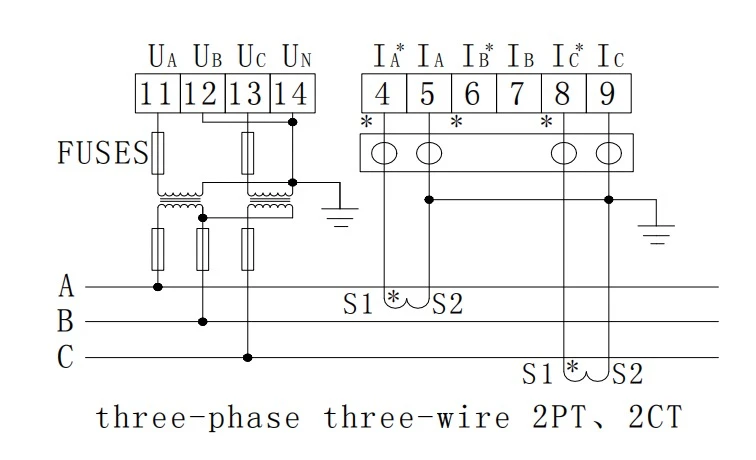

Fig3 Sreang Trí Chéim a Trí 2CT 2PT
