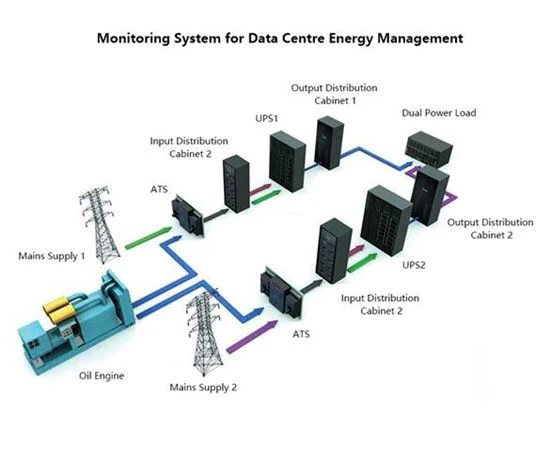

Iarratas
Is gá faireachán fíor-ama a dhéanamh ar thomhaltas cumhachta san ionad sonraí agus é a lárú agus is féidir sonraí a thaispeáint ar HMI, agus a uaslódáil chuig an gcóras monatóireachta cumhachta agus comhshaoil le RS485 ar an scáileán tadhaill agus monatóireacht fhíor-ama ar an gcóras dáilte cumhachta iomláine a bhaint amach. Ag an am céanna, féadann sé anailís éifeachtúlachta fuinnimh a bhaint amach chun ídiú fuinnimh a laghdú.

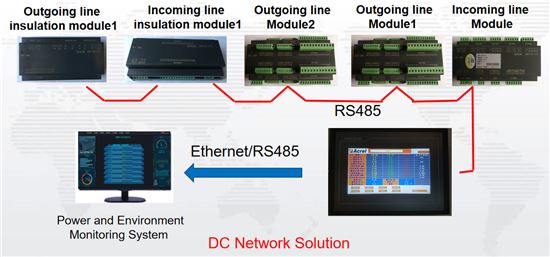

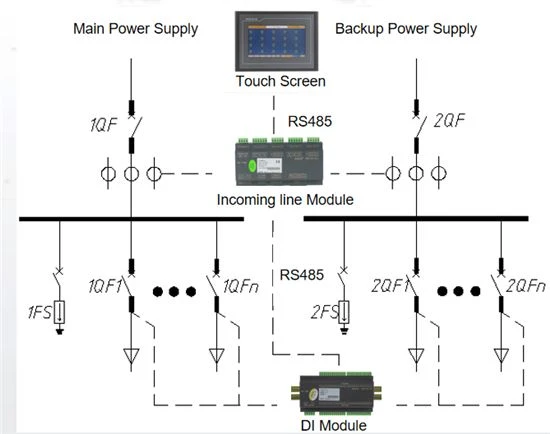

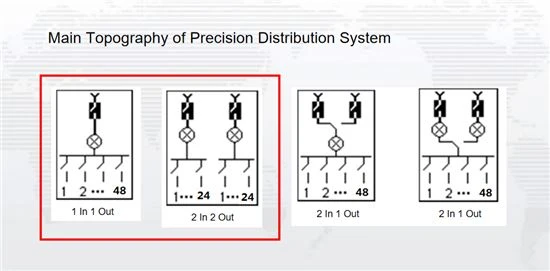

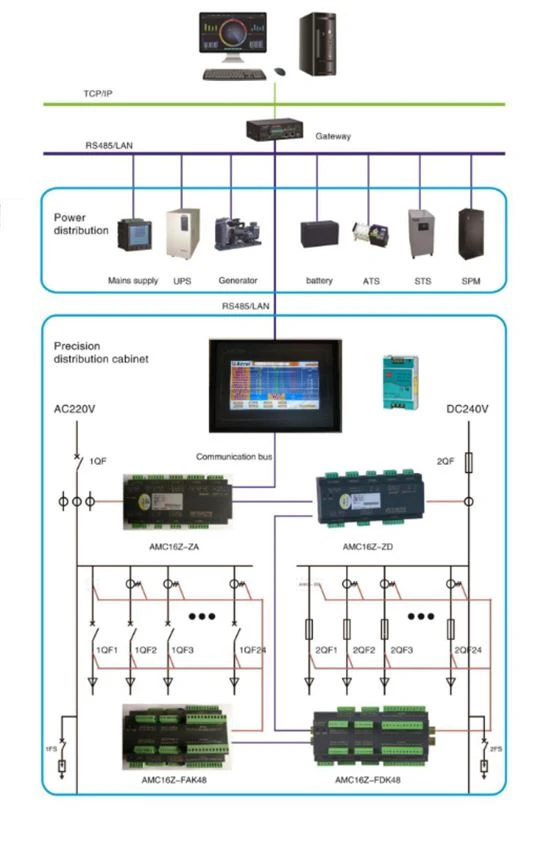

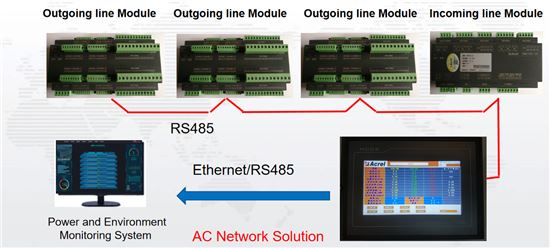

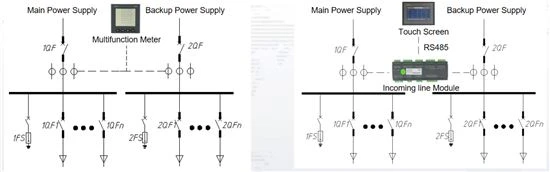

Struchtúr
Príomhfheidhmeanna
1. Modúil monatóireachta neamhspleácha ciorcaid líne isteach agus amach
2. Is féidir leis suas le 2 chiorcad líne isteach a thomhas agus suas le 192 ciorcad líne atá ag dul as oifig srutha, voltas, cumhacht, fuinneamh agus cumhacht.
3. Déantar monatóireacht agus taispeáint láraithe sonraí ag HMI agus uaslódáiltear sonraí chuig an gcóras monatóireachta cumhachta agus comhshaoil trí RS485.
4. Maidir le córas ardvoltais DC 240V nó 336V, is féidir modúl monatóireachta inslithe a chur leis chun monatóireacht a dhéanamh ar fhriotaíocht inslithe talún an phríomhbhus.
5. Soláthar cumhachta DC24V do mhodúl monatóireachta scáileáin tadhaill agus líne atá ag dul as oifig (soláthar cumhachta ó aschur an phríomh-mhodúil)
6. Cumarsáid: feiste monatóireachta le RS485, scáileán tadhaill le RS485 nó RJ45
7. Teastas: CE
Roghnú Táirgí
Ainm | Pic | Mionsamhail | Príomhfheidhm |
HMI |
| ATP007kt ATP010kt | Scáileán tadhaill 1.7 nó 10 orlach 2. Monatóireacht agus taispeáint voltas, reatha, cumhacht, fuinneamh, cáilíocht cumhachta, stádas lasc, cuar tonnform agus mar sin de. Is féidir aláram feiste cumarsáide, cumarsáid agus paraiméadair eile a chumrú ar an scáileán. 4. 2 chomhéadan RS485 agus 1 Ethernet, agus is féidir sonraí a uaslódáil le RS485 nó RJ45. |
Modúl monatóireachta líne AC ag teacht isteach |
| AMC16Z-ZA | 1. Suiteáil: iarnród DIN 35mm 2. Tomhas: Ciorcaid 3 chéim neamhspleácha A + B, 6DI2DO, 2 sruth sceite, 1 teocht. agus taise. 3. Le soláthar cumhachta aschuir DC 24V don mhodúl líne atá ag dul as oifig agus don scáileán tadhaill. 4. Cumarsáid: RS485 Modbus RTU |
Modúl monatóireachta líne AC atá ag dul as oifig |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Suiteáil: iarnród DIN 35mm 2. Is féidir leis suas le 16 ciorcad 3 chéim nó 48 ciorcad céim amháin a thomhas 3. Soláthar cumhachta DC24V 4. Cumarsáid: RS485 modbus RTU |
Claochladán reatha líne AC atá ag dul as oifig |
| AKH-0.66W | Cóimheas reatha ： 100A / 50mA Sonraíocht Choiteann: 100A / 50mA |
Modúl monatóireachta líne DC ag teacht isteach |
| AMC16Z-ZD | 1. Suiteáil: DIN Rail 35mm 2. Tomhas: Ciorcaid neamhspleácha A + B, 6DI2DO, 1 teocht. Agus taise. 3. Le soláthar cumhachta aschuir DC 24V don mhodúl líne atá ag dul as oifig agus don scáileán tadhaill. 4. Cumarsáid: RS485 modbus RTU |
Modúl monatóireachta líne DC atá ag dul as oifig |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Suiteáil: DIN Rail 35mm 2. Is féidir leis suas le 48 ciorcad líne DC atá ag dul as oifig a thomhas 3. Soláthar cumhachta DC24V 4. Cumarsáid: RS485 modbus RTU |
Modúl monatóireachta inslithe líne DC ag teacht isteach |
| AMC16Z-ZJY | 1. Suiteáil: DIN Rail 35mm 2. Beart A + B friotaíocht inslithe talún ciorcad DC neamhspleách ar an bpríomhbhus 3. Soláthar cumhachta DC24V 4. Cumarsáid: RS485 modbus RTU |
Modúl monatóireachta inslithe líne DC ag dul as oifig |
| AMC16Z-FJY | 1. Suiteáil: DIN Rail 35mm 2. Tomhais 24 ciorcad friotaíocht inslithe talún na líne DC atá ag dul as oifig |

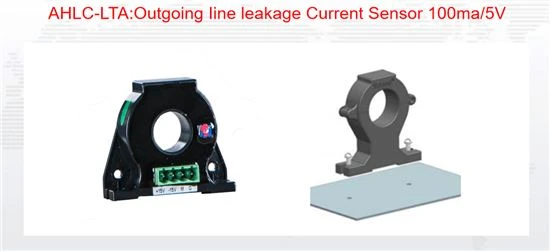

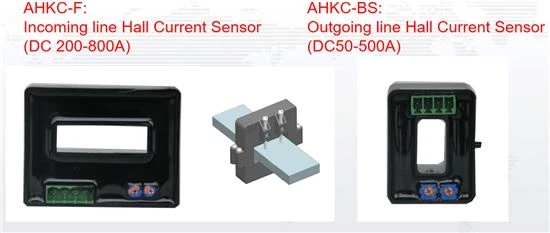

Éifeacht halla líne DC atá ag dul as oifig braiteoir reatha |
| AHKC-BS | Cóimheas reatha ： 100A / 5V Sonraíocht Choiteann: 100A / 5V |

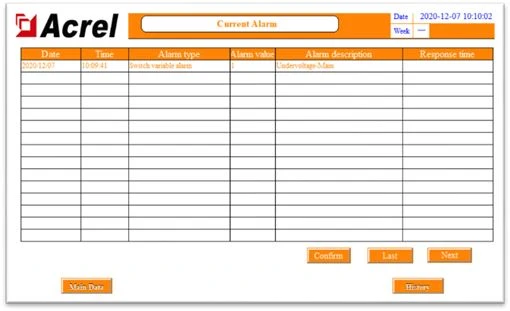

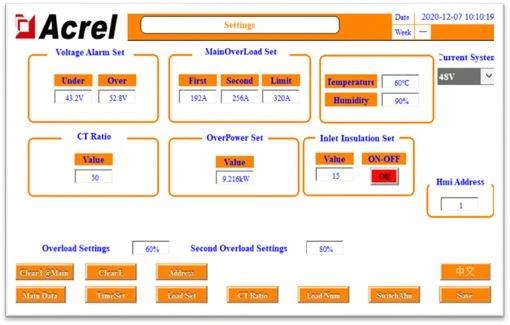

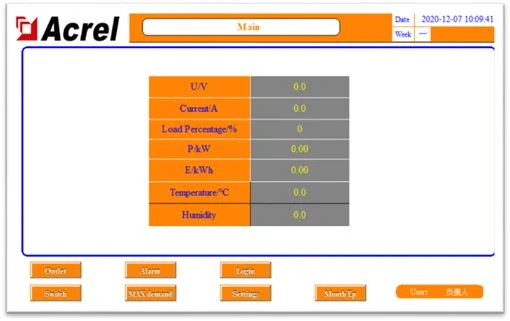

Comhéadan Meaisín Daonna

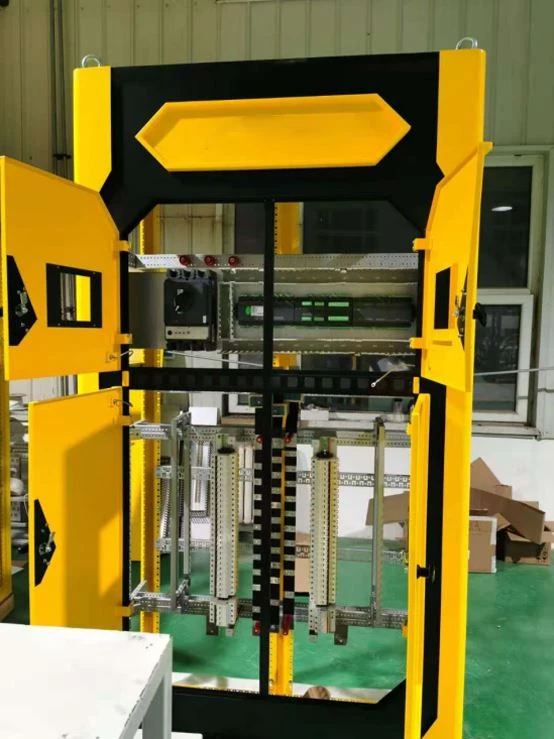

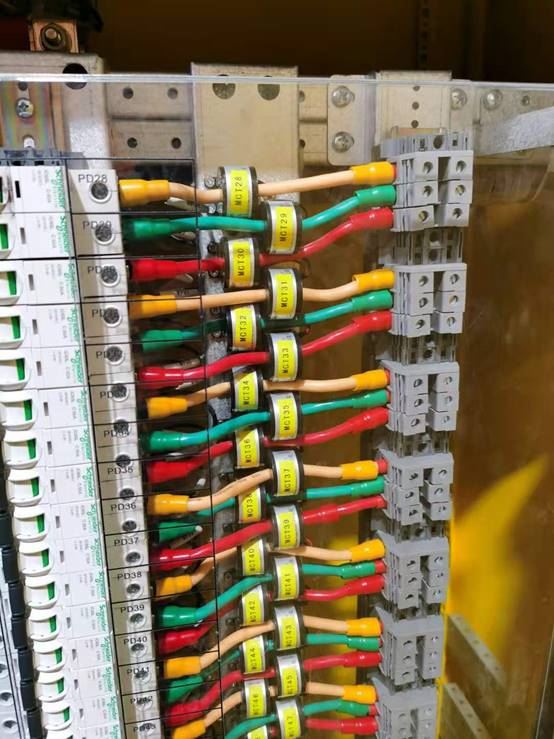

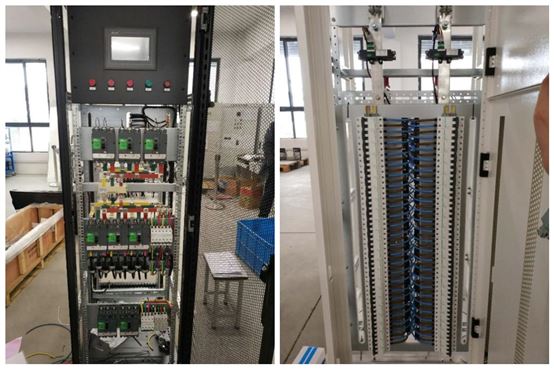

Grianghraif Ar an Suíomh
